сервопривод

сервопривод

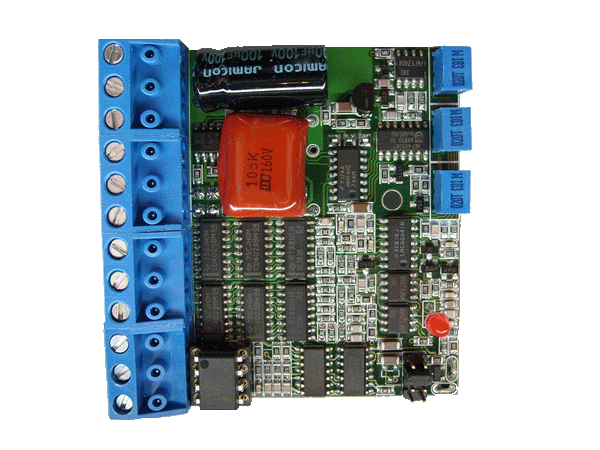

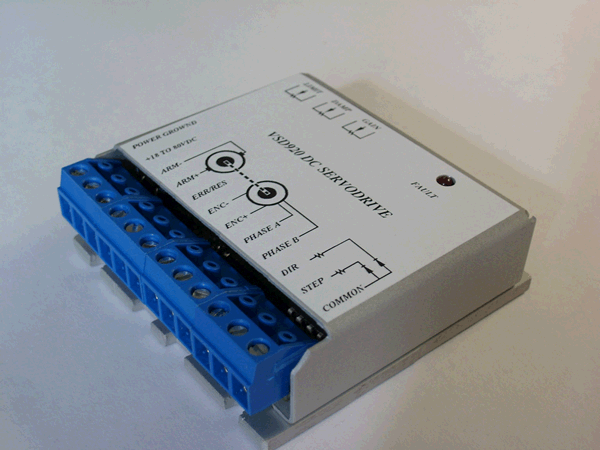

  • Драйвер серводвигателя постоянного тока ADR920 для управления станком, модернизации станков. Надежность, компактные габариты, отсутствие нагрева в рабочем режиме
  • Диапазон регулировки тока фазы: от 0 до 20А
  • Диапазон питающих напряжений от 18 до 80В постоянного тока
  • ПИД-регулирование
  • Вход квадратурного энкодера
  • Выход для питания энкодера +5В постоянного тока 50мА
  • Оптически развязанные вхoды
  • Частота ШИМ регулирования 20кГц
  • Частота шагового импульса - от 0 до 250кГц
  • Преобразуется в драйвер ADR940 путем установки умножителя импульсов ADR102
  • Область применения: DC щеточный серводвигатель, ЧПУ, сервопривод

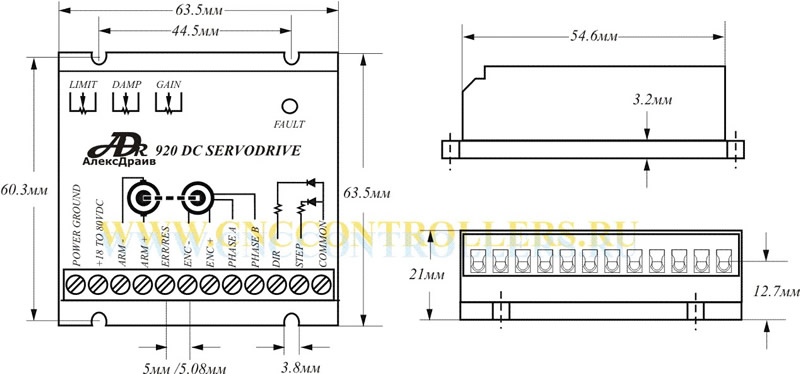

чертеж корпуса

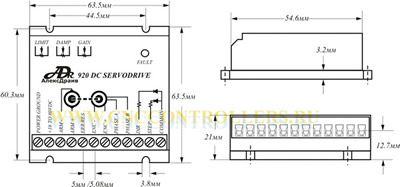

Чертеж корпуса

Начало работы с драйвером ADR920

Тестирование энкодера

Подключение двигателя к драйверу

Регуляторы GAIN, DAMP, LIMIT, установка джемперов

Структурная схема ADR920

Подключение внешнего индикатора ошибки и кнопки "сброс"

Посмотреть видео по работе сервоконтроллера

Скачать инструкцию в формате pdf
