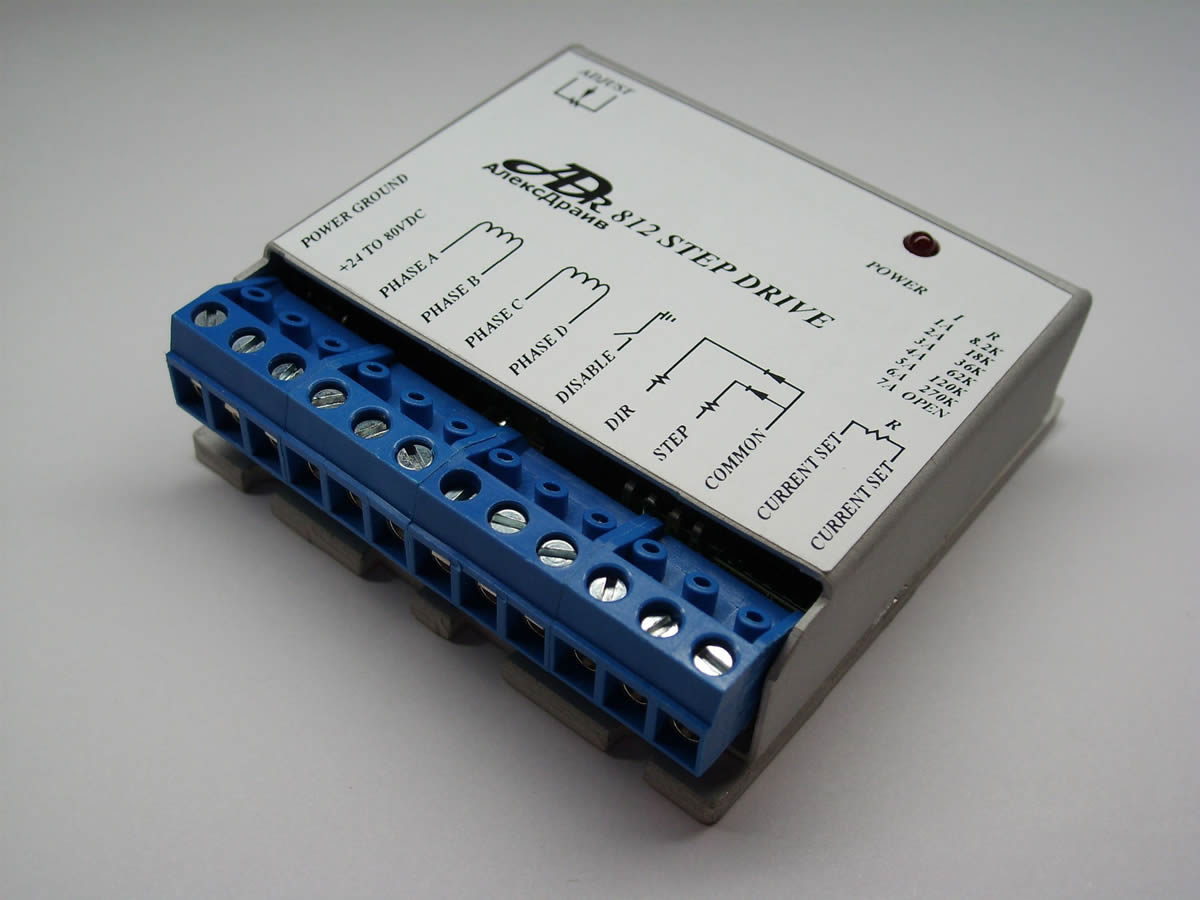

контроллер шагового двигателя с защитой от короткого замыкания



  • Назначение драйвера: модернизация станков.
  • 2 диапазона регулировки тока фазы: от 0,3 до 2А и от 1 до 7А
  • Диапазон питающих напряжений контроллера шаговых двигателей от 24 до 80В постоянного тока
  • Режимы работы контроллера: пoлный шаг, полушаг, 1/5 шага, 1/10 шага
  • Автоматическое снижение величины тока двигателя до 33% от установленного тока через 1 секунду после последнего шагового импульса
  • Максимальная входная частота: 200 кГц
  • Отсутствие вибрации на низких оборотах
  • Компенсация резонансных процессов
  • Частота ШИМ регулирования 20кГц
  • Защита от короткого замыкания в обмотках двигателя
  • Область применения: шаговые двигатели, ЧПУ

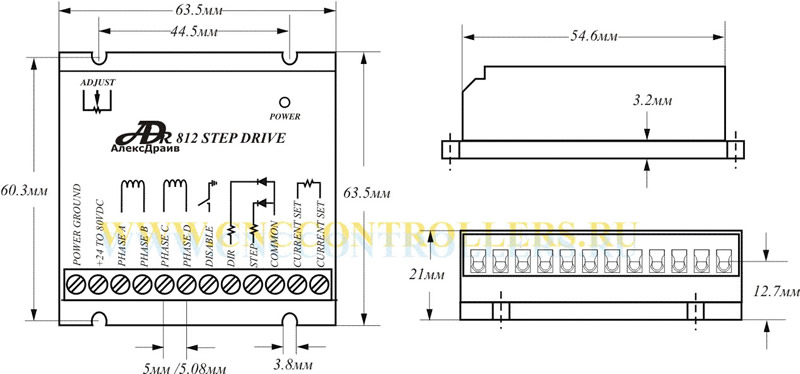

чертеж корпуса драйвера ШД ADR812

Чертеж корпуса драйвера ADR812

ВНИМАНИЕ!!! При использовании драйвера совместно с двигателями, ток фазы которых от 3А и выше, рекомендуется установить драйвер на дополнительный радиатор охлаждения.

Поскольку данное электронное устройство по техническим характеристикам совпадает с ADR810, рекомендуем ознакомиться с его особенностями здесь.
