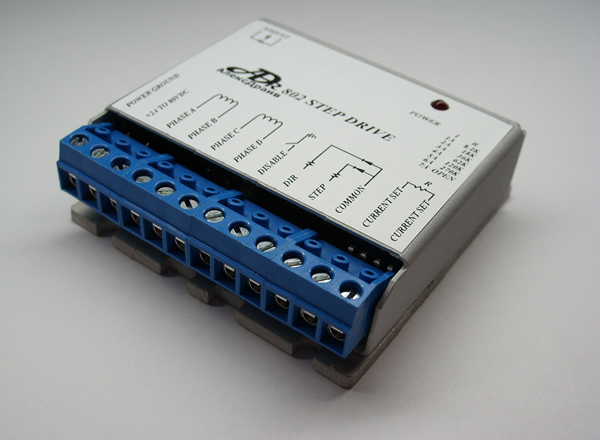

управление шаговым двигателем с защитой от короткого замыкания



  • Надежный и компактный драйвер шагового электродвигателя предназначен для управления биполярными шаговыми двигателями
  • 2 диапазона регулировки тока фазы: от 0,3 до 2А и от 1 до 7А
  • Диапазон питающих напряжений от 24 до 80В постоянного тока
  • Режим рабoты: 1/10 шага
  • Автоматическое снижение величины тока двигателя до 33% от установленного тока через 1 секунду после последнего шагового импульса
  • Максимальная входная частота: 200 кГц
  • Защита от короткого замыкания в обмотках двигателя
  • Габаритные размеры устройства в корпусе: 63,5 х 63,5 х 21 мм
  • Преобразуется в драйвер ADR812 путем установки платы расширения ADR101
  • Область применения: шаговые двигатели, ЧПУ, автоматизация технологических процессов, электроприводы

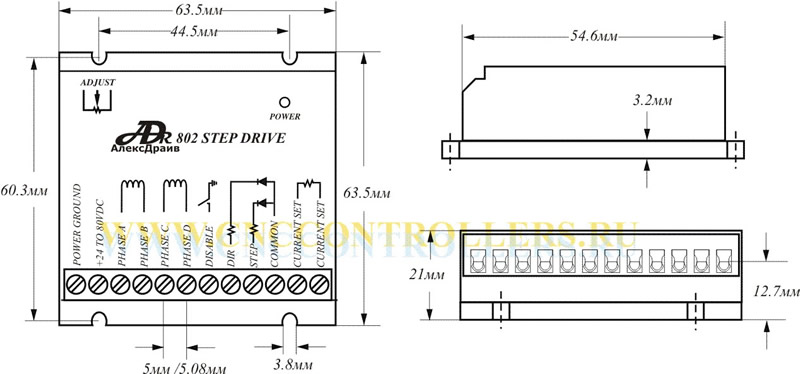

габаритные размеры драйвера ШД ADR802

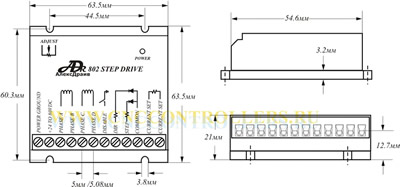

Чертеж корпуса драйвера ШД ADR802

ВНИМАНИЕ!!! При использовании драйвера совместно с двигателями, ток фазы которых от 3А и выше, рекомендуется установить драйвер на дополнительный радиатор охлаждения.

Поскольку технические характеристики драйвера ADR802 совпадают с характеристиками ADR801, рекомендуем ознакомиться подробнее с устройством, схемами подключения и т.д. здесь
