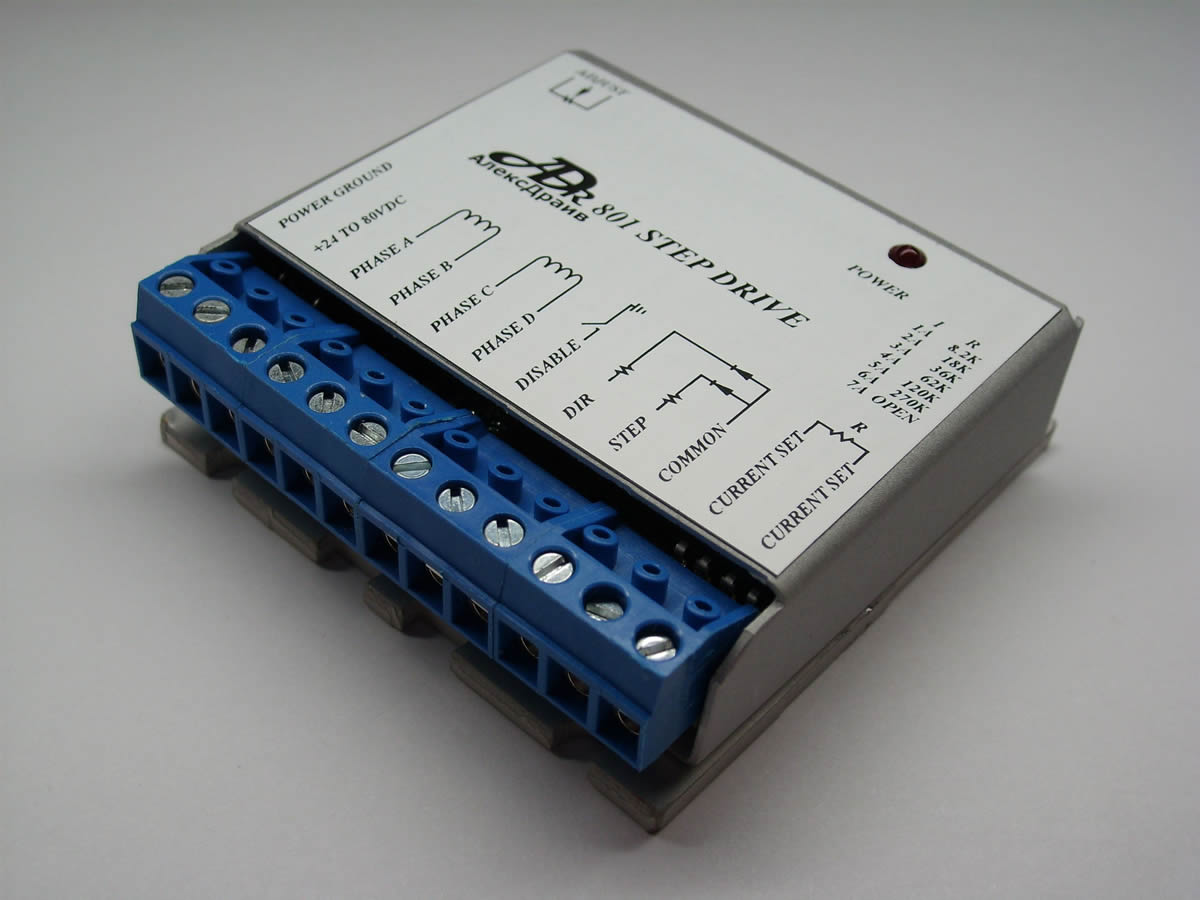

  • Надежный и компактный драйвер шагового двигателя предназначен для управления шаговыми двигателями, модернизации станков, робототехники
  • 2 диапазона регулировки тока фазы: от 0,3 до 2А и от 1 до 7А
  • Диапазон питающих напряжений от 24 до 80В постоянного тока
  • Режим рабoты: 1/10 шага
  • Преобразуется в драйвер ADR810 путем установки платы расширения ADR101
  • Область применения: шаговые двигатели, ЧПУ, автоматизация технологических процессов, электропривод, робототехника

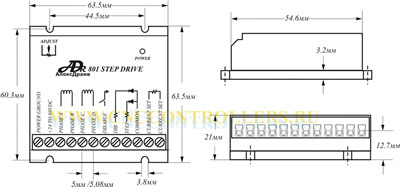

габаритные размеры драйвера ШД ADR801

Чертеж корпуса драйвера ШД ADR801

Произведены испытания работы драйвера с различными типами шаговых двигателей. Подробнее

ВНИМАНИЕ!!! При использовании драйвера совместно с двигателями, ток фазы которых от 3А и выше, рекомендуется установить драйвер на дополнительный радиатор охлаждения.

Назначение джемперов драйвера шаговых двигателей ADR801

Схема подключения драйвера

Источник питания

Подключение нескольких драйверов ADR 801 к одному источнику питания

Подключение шагового двигателя к драйверу

Подключение двигателя типа ДШИ 200

Рекомендуемые параметры импульсов ШАГ

Тестер для проверки работоспособности устройства управления шаговым двигателем

Посмотреть видео работы драйвера ADR801

Скачать инструкцию в формате pdf
