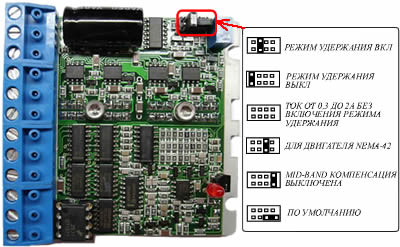

назначение джемпаров

Автоматическое снижение тока:

Драйвер ADR801 снижает ток фазы двигателя до 33% от установленного значения через 1 секунду после последнего импульса ШАГ.

Чтобы использовать эту функцию установите джемпер в режим удержания вкл.

Для отключения режима установите джемпер в режим удержания выкл.

При использовании драйвера с двигателями, ток фазы которых от 0,3 до 2А, установите джемпера по умолчанию.

Калибровка:

Подстроечный резистор, установленный на плате выравнивает плавность хода шагового двигателя на низких оборотах. Для уменьшения вибрации шагового двигателя установите скорость вращения около 1/4 оборота в секунду. Затем вращая потенциометр, добейтесь отсутствие вибрации.
