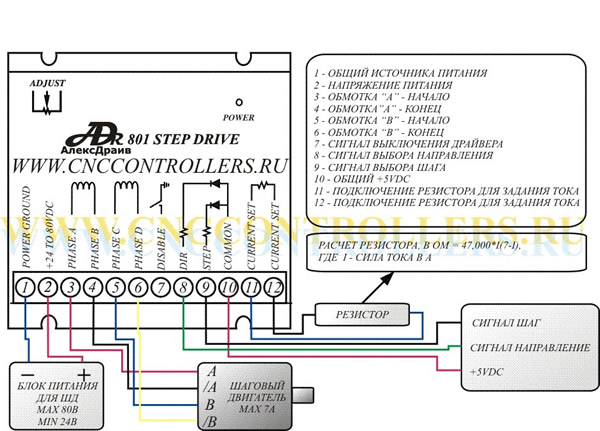

Схема подключения драйвера к двигателю
Схема подключения драйвера к двигателю



Для установки рабочего тока резистор должен быть мощностью 0,25Вт +/- 5%.

Для расчета резистора, подключаемого к клеммам SET (контакты 11 и 12 драйвера), следует использовать следующее выражение:


R (в кОм) = 47 * I / (7 – I) или R (в кОм) = 47 * I / (2 – I) для слаботочного диапазона


Либо воспользуйтесь таблицей стандартных значений и выберите наиболее подходящий для Вашего двигателя ток фазы и соответствующее ему сопротивление резистора.

ток фазы (А)
номинал резистора (кОм)
1
1
7,8
2
1,5
12,8
3
2
18,8
4
2,5
26,1
5
3
35,25
6
3,5
47
7
4
62,67
8
4,5
84,6
9
5
117,5
10
5,5
172,33
11
6
282
12
6,5
611
13
7
не устанавливается



Внимание!

Управляющие сигналы должны подаваться относительно +5В.
Максимальный ток фазы двигателя не более 7А.
Минимальное напряжение источника питания 24В.
Максимально допустимое напряжение источника питания 80В.
