  • датчик протечки предназначен для обнаружения протечки, затопления в бытовых и промышленных помещениях.

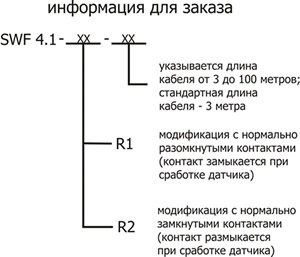

  • Поставляется в следующих модификациях:
    • SWF4.1 - классика
    • модификации с релейным выходом:
      • SWF4.1 - R1 - с нормально разомкнутыми контактами
      • SWF4.1 - R2 - с нормально замкнутыми контактами

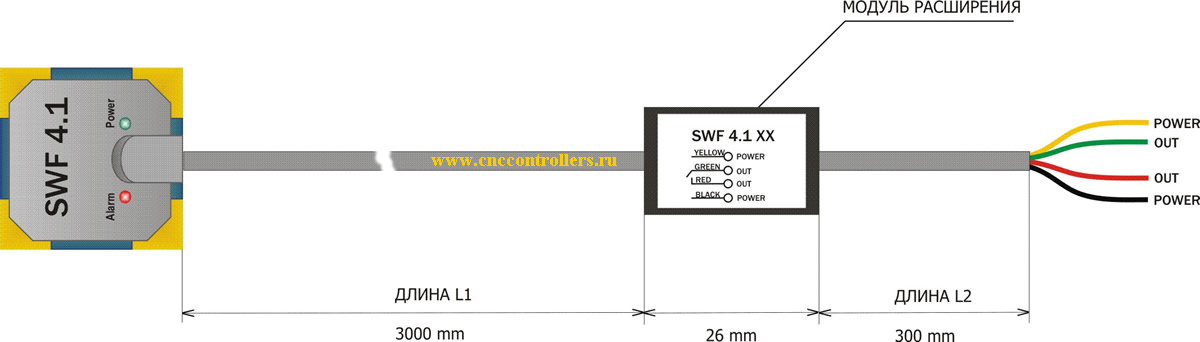

габариты датчика затопления

характеристики датчика протечки

датчики протечки модификация

модификация датчиков протечки с выходом сухой контакт



ПОСЕТИТЬ СПЕЦИАЛИЗИРОВАННЫЙ САЙТ ПО ДАТЧИКАМ ПРОТЕЧКИ SWF4.1 ДЛЯ ПРОМЫШЛЕННОГО И БЫТОВОГО ПРИМЕНЕНИЯ

Технические характеристики датчика протечки SWF4.1 classic:

  • Напряжение питания 9...30В
  • Ток потребления (макс) 30 мА
  • Выход:
    Напряжение логического “0” <1В
    Напряжение логической “1” U и.п. – 5%
    Напряжение на электродах 5В
  • Прямой и инверсный выходы

Выводы датчика:

  • черный провод “–“питание
  • красный провод – OUT (прямой 0->1)
  • зеленый провод – OUT (инверсный 1->0)
  • желтый провод  “+”питание

технические характеристики модификаций R1, R2:

  • Напряжение питания:
    24VDC (±15%)
    24VAC (±15%)
  • Выход: сухой (релейный) контакт
    макс. коммутируемое напряжение
    120VAC
    24 VDC
  • Модификация R1: нормально разомкнутые контакты (замыкаются при срабатывании)
  • Модификация R2: нормально замкнутые контакты (размыкаются при срабатывании)

Назначение контактов:

датчик протечки сухой контакт

купить датчики с сухим контактом





Примеры применения датчика затопления SWF4.1

Отличительные особенности сенсора протечки

Схемы подключения датчика протечки воды к контроллерам различных производителей

Монтаж датчика затопления и протечек SWF4.1
