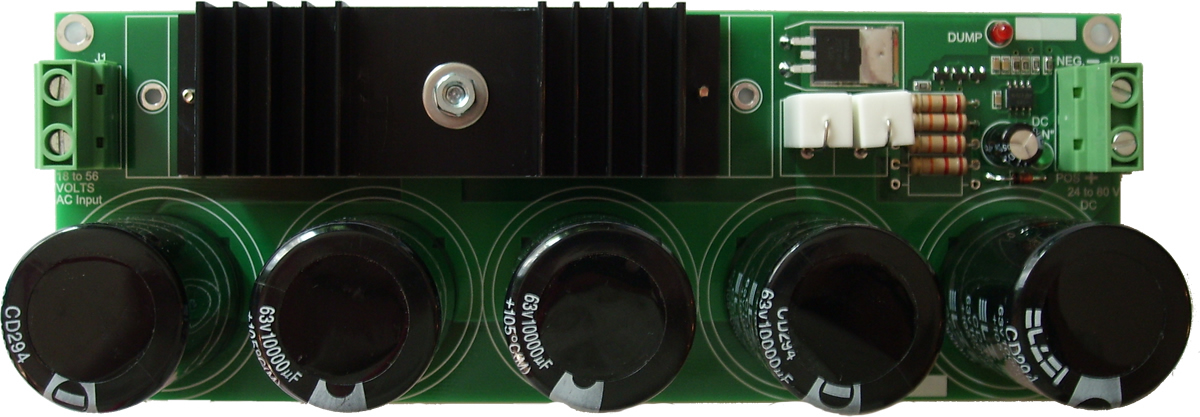

Стабилизатор напряжения ADR552 предназначен для питания серводвигателей постоянного тока и шаговых двигателей с функцией компенсации выбросов напряжения, возникающих при работе двигателя, путем поддерживания напряжения на конденсаторах фильтра на постоянном уровне.
|
| |
Технические характеристики и особенности
- Диапазон входного напряжения от 18 до 36В переменного тока
- Выходное стабилизированное напряжения от 24 до 50В постоянного тока
- Емкость конденсаторного фильтра - 50000мкФ
- Максимальный ток стабилизации 20А.
- Специальная схема, контролирующая обратную ЭДС, создаваемую двигателем, предотврает превышение напряжения на выходе постоянного тока.
- Температура эксплуатации от 0 до +55С
- Влажность воздуха – 20-80%, без конденсата.
Разъемы стабилизатора напряжения питания
разъем |
описание |
J1 |
Вход переменного напряжения |
J2 |
Выход постоянного напряжения |
Входной разъем переменного тока
Разъем J1 обеспечивает чередующиеся соединения для входа переменного тока.
| контакт |
надпись |
описание |
1 |
нет |
Вход переменного тока |
2 |
нет |
Вход переменного тока |
Выходной разъем питания постоянного тока
Разъем J2 обеспечивает выход бесконтрольный выход постоянного тока.
контакт |
надпись |
описание |
1 |
POS |
«+» выходного напряжения |
2 |
NEG |
«-» выходного напряжения |
Светодиодные индикаторы
Устройство снабжено двумя индикаторами:
DS1 с надписью «DC Output ON», информирущем о наличии напряжения постоянного тока на выводном разъеме и
DS2 с надписью «DUMP», индицирующем снятие переизбыточного разряда с емкостных фильтров.

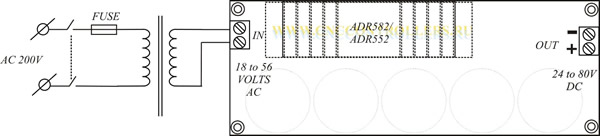

Схема подключения стабилизатора напряжения питания ADR552 к трансформатору

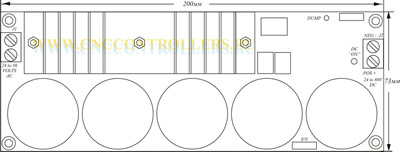

Чертеж стабилизатора напряжения питания ADR552
Скачать руководство пользователя в формате pdf
|
|
 |
|
