Назначение выводов LPT-порта

Pin Numbers
PC Signal Name
Direction (relative to the PC)
DCM4AXIS Signal
Comment
PC
1
-Strobe
out
Out "pin1" реле К1
Буфферированный выход
2
Data 0
out
сигнал DIR X
3
Data 1
out
сигнал Step X
4
Data 2
out
сигнал DIR Y
5
Data 3
out
сигнал Step Y
6
Data 4
out
сигнал DIR Z
7
Data 5
out
сигнал Step Z
8
Data 6
out
сигнал DIR A
9
Data 7
out
сигнал Step A
10
-Ack
in
вход E-Stop
оптоизолирован
11
Busy
in
вход датчика X
отпоизолирован
12
Paper End
in
вход датчика Y
13
Select Out (note 4)
in
вход датчика Z
14
-Auto Feed
out
выход реле К2
-
15
-Error
in
вход датчика А
оптоизолирован
16
-Init
in
выход OUT1
оптоизолирован
17
-Select In (note 4)
out
выход OUT2
оптоизолирован
18-25
Ground
-
Ground
-

Конфигурации платы согласования в программе Mach3

Рекомендуем сделать следующие настройки в программе Mach3 для платы DCM4AXIS:

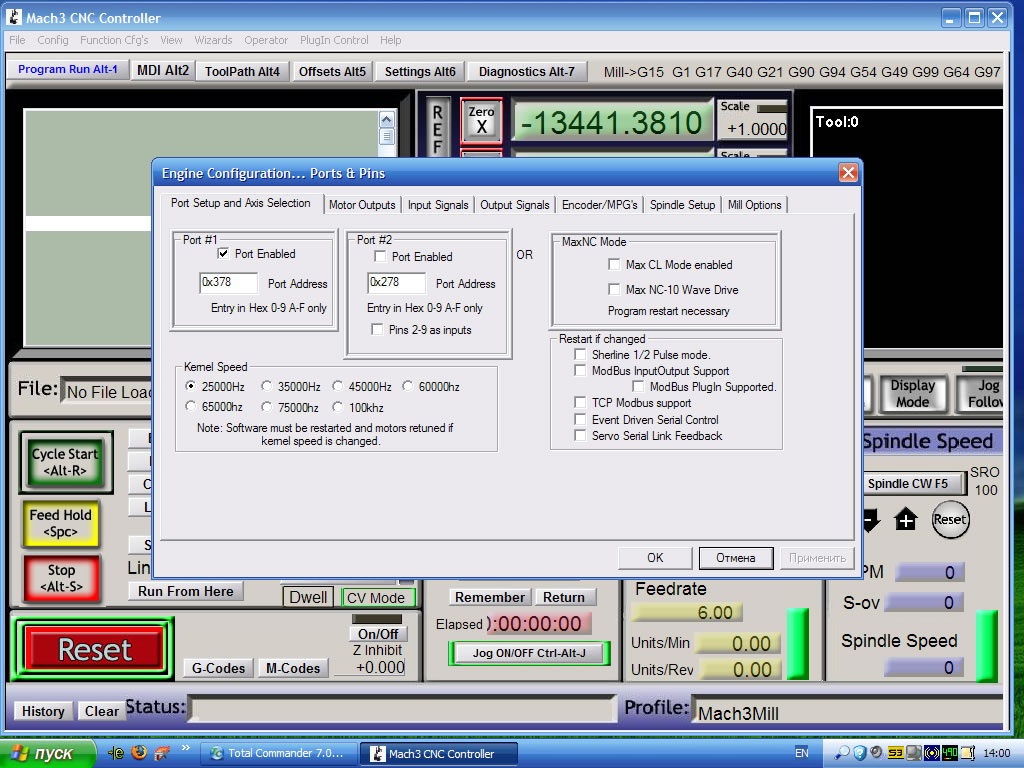

установка pin

настройка выводов двигателя

конфигурации в

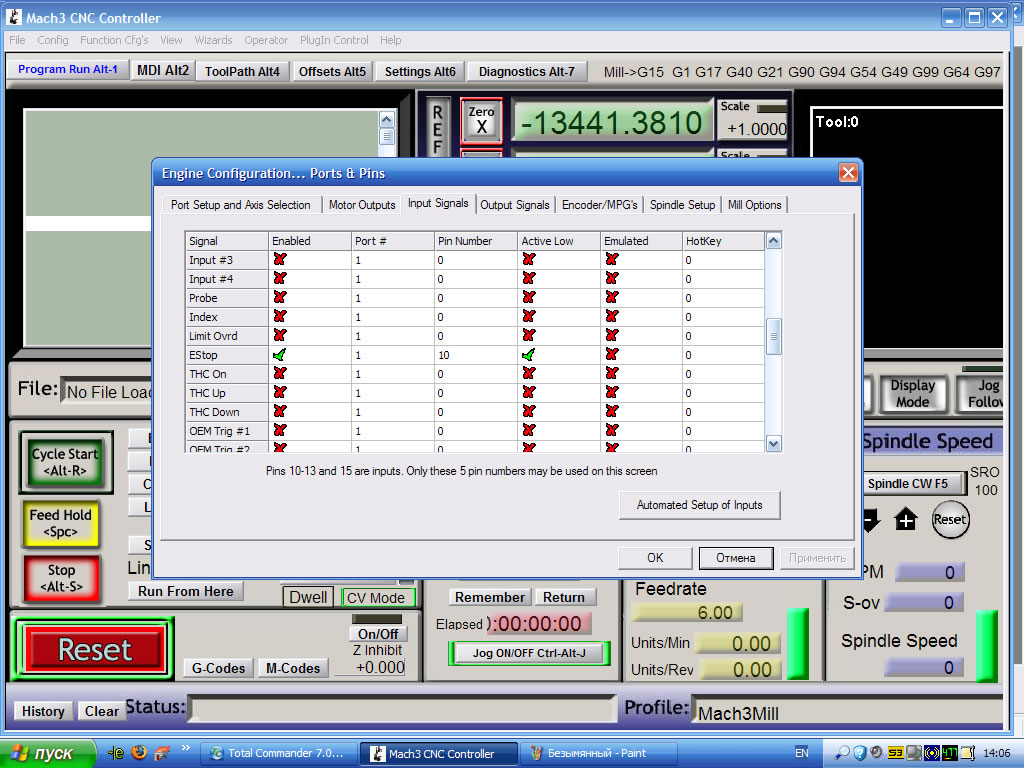

установка пинов в Mach

настройка программы

16, 17 пины - являются выводными сигналами. Их установка показа в на примере 16-ого пина:

выводные сигналы



Технические характеристики и особенности платы DCM4AXIS

Клеммы питания

Выходные клеммы для управления драйвером

Клеммы для подключения датчиков

Клемма для подключения кнопки E-STOP

Клеммы дополнительных выходных сигналов

Клеммы для управления силовой нагрузкой

Схемы подключения щелевых оптических датчиков ADR701 к плате DCM4AXIS

Cхема подключения платы DCM4AXIS к датчикам и драйверам шаговых двигателей

Схема подключения платы DCM4AXIS к датчикам и серводвигателям

Схема подключения сигнала ошибки от 4 серводрайверов к DCM4AXIS и кнопке E-Stop

Скачать инструкцию для версии 2.0
