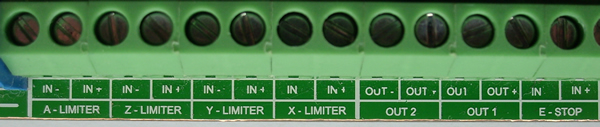

Клеммы для подключения датчиков
Входы X-Limiter, Y-Limiter, Z-Limiter и A-Limiter - оптически развязанные входы со следующими параметрами:
Напряжение логического "0" - от 0 до 1В
Напряжение логической "1" - от 5 до 30В
Схема входов
Подключение механического датчика

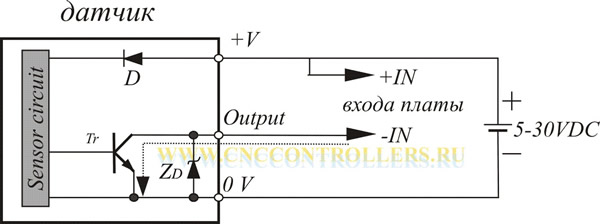

Подключение электронного (индуктивного оптического) датчика с NPN-выходом

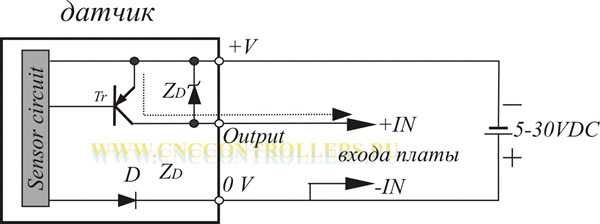

Подключение электронного (индуктивного оптического) датчика с PNP-выходом
Технические характеристики и особенности платы DCM4AXIS
Клеммы питания
Выходные клеммы для управления драйвером
Клемма для подключения кнопки E-STOP
Клеммы дополнительных выходных сигналов
Клеммы для управления силовой нагрузкой
Назначение выводов LPT-порта и конфигурации платы в программе Mach3
Схемы подключения щелевых оптических датчиков ADR701 к плате DCM4AXIS
Cхема подключения платы DCM4AXIS к датчикам и драйверам шаговых двигателей
Схема подключения платы DCM4AXIS к датчикам и серводвигателям
Схема подключения сигнала ошибки от 4 серводрайверов к DCM4AXIS и кнопке E-Stop
Скачать инструкцию для версии 2.0
|
