ВНИМАНИЕ!

Не рекомендуем применять имульсные блоки питания для питания драйверов, т.к. в большинстве своем они не рассчитаны на работу с индуктивной нагрузкой (электродвигателями) и не обеспечивают стабильное питание.

Для питания драйверов рекомендуем использовать ТРАНСФОРМАТОРНЫЙ БЛОК ПИТАНИЯ, фильтр которого рассчитывается по нижеописанной методике, или использовать готовые стабилизаторы с демпфированием обратной ЭДС двигателя ADR552/ADR582.

Емкость конденсатора фильтра блока питания определяется напряжением питания и током потребления двигателя. Для определения емкости конденсатора в мкФ используйте следующую формулу:

(80,000 * I) / V = C

Пример:
Для питания двигателя нам нужно напряжение 65В при токе потребления 5А, подставляем эти значения в формулу и получаем емкость конденсатора фильтра:

 (80,000 * 5) / 65 = 6153мкФ

Затем нам необходимо подобрать рабочее напряжение конденсатора, которое минимально должно быть в 1,4 раза больше напряжения питания двигателя.

Примечание:  Если частота Вашей питающей сети составляет 50Гц, то в формулу вместо коэффициента 80,000 нужно подставить 100,000.

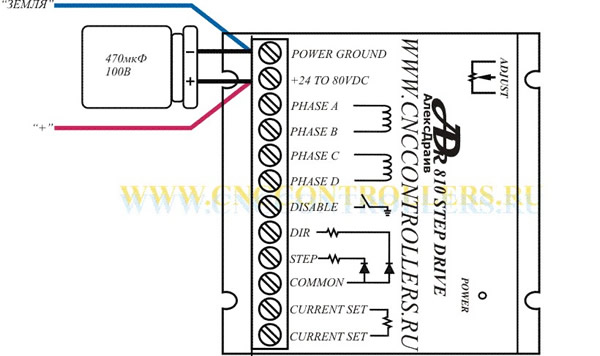

Если источник питания находится на расстоянии более 30см от драйвера, подключите конденсатор емкостью 470мкФ к клеммам подключения источника питания. Длина выводов конденсатора не должна превышать 25мм.

расчет конденсатора
