Открываем раздел с инструкциями на русском языке по сборке роботов из набора LEGO TETRIX.

Дополнительная образовательная программа "Робототехника - основы TETRIX"

1 инструкция:

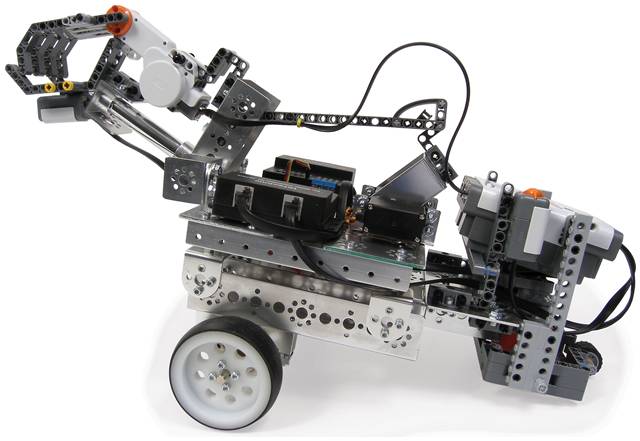

робот на колёсах с рукой-манипулятором


2 инструкция:

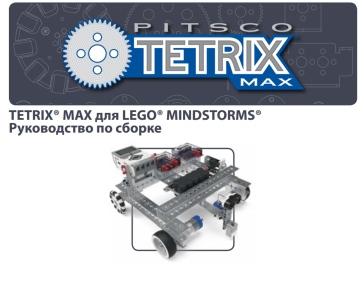

Руководство по сборке базового TETRIXMAX робота на колёсах с сенсором и датчиком расстояния


3 инструкция:
Методическая разработка занятия по программе «Командная работа над техническим проектом»

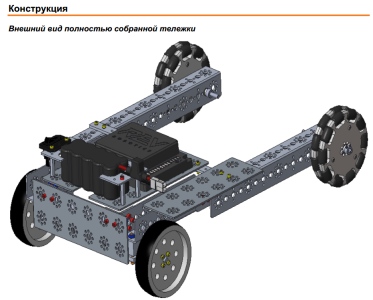

Сборка простой тележки на основе конструктора TETRIX


Часть фоторабот по TETRIX доступно в нашем фотоальбоме. Источник: Разные LEGO - роботы » Фото роботов. Смотрите ссылки:
  • ЛЕГО TETRIX
  • NXT Education + Tetrix Robot
  • NXT Scorpion из tetrix

  • Давайте выясним что такое LEGO TETRIX

    лего тетрикс набор

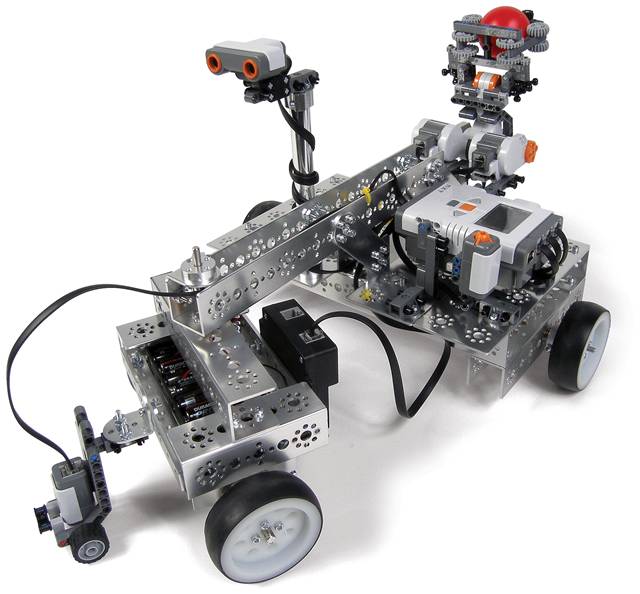

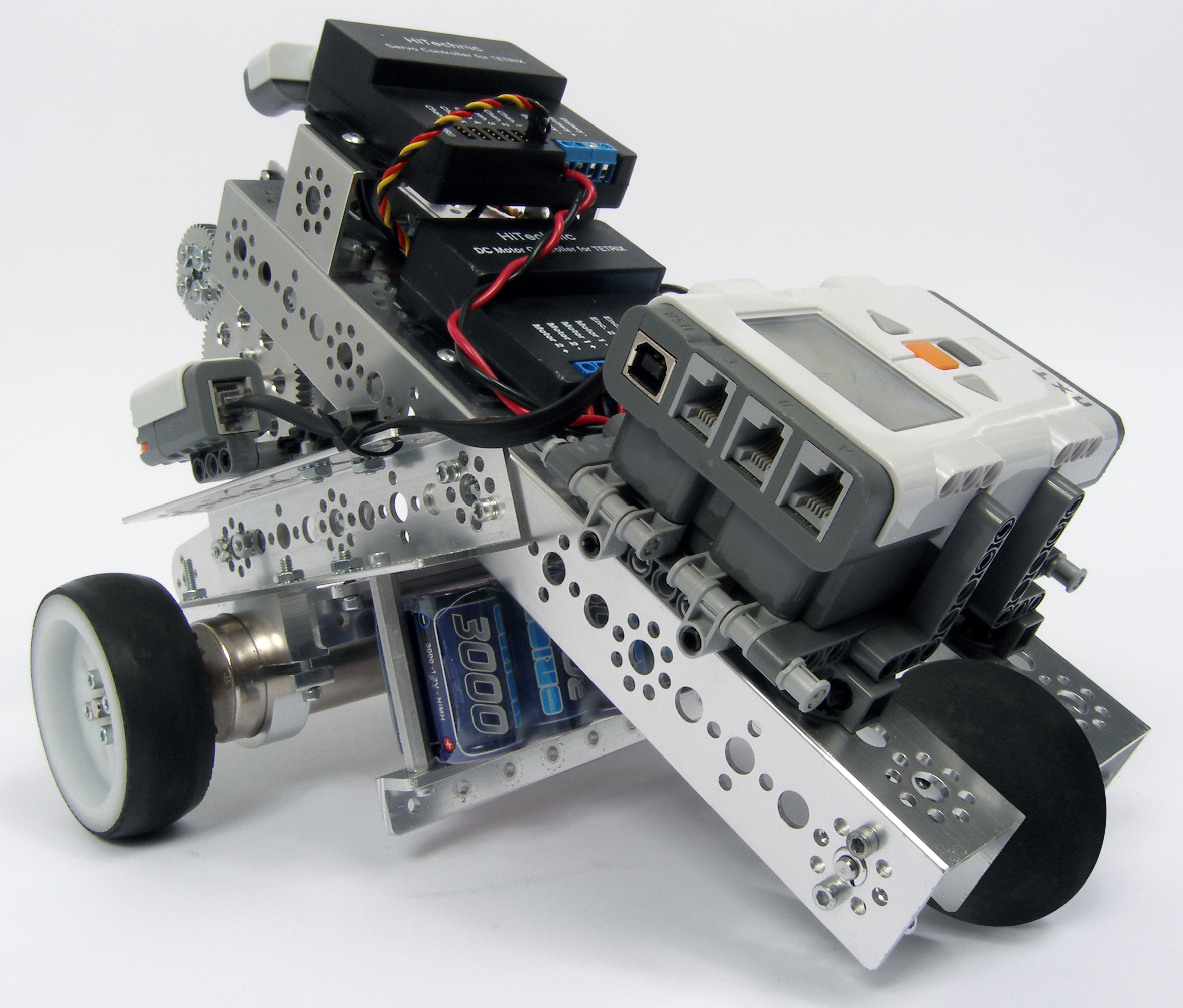

    TETRIX предоставляет идеальную платформу для создания гибкого и творческого проекта робота. На ее основе можно построить робота с дистанционным управлением или, используя микрокомпьютер NXT и датчики, создать автономного робота. робототехнический конструктор нового поколения, который позволяет перевести процесс создания робота на новый качественный уровень с практически неограниченными возможностями. Использование этого набора является следующим этапом в изучении робототехники после конструкторов LEGO Mindstorms NXT или EV3.

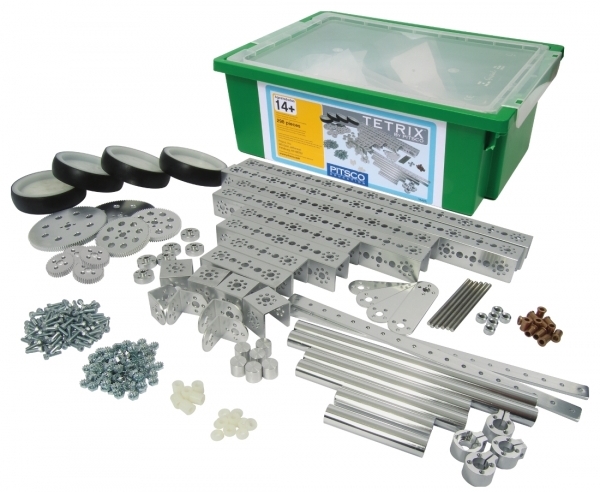

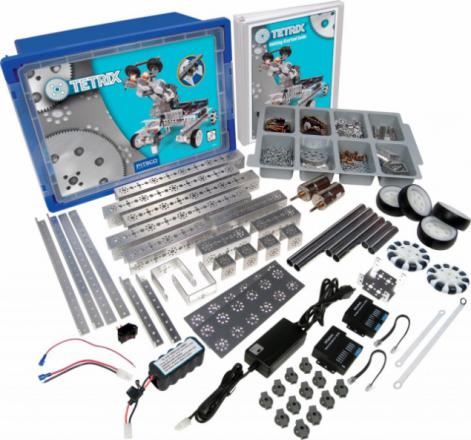

    Базовый конструктор TETRIX содержит более 650 элементов, в том числе: контроллер DC-двигателей для NXT, контроллер серводвигателей для NXT, аккумуляторная батарея с зарядным устройством, соединители LEGO TETRIX, сервомоторы, двигатели, колеса, шестерни и приводные механизмы Omni-колеса, скобы и муфты, соединители и пластины, кабели и контроллеры, аппаратные средства и шестигранные ключи.

    Элементы конструктора сделаны из сверхпрочного сорта алюминия, используемого для создания автоматизированных компонентов самолетов. TETRIX конструктивно и электрически совместим с LEGO - элементами конструкторов типа LEGO Mindstorms NXT, на основе которых организован учебный процесс по образовательной робототехнике в школах и проводятся состязания Мировой олимпиады роботов.

    Поэтому, для создания своего робота на базе TETRIX, в нем легко могут быть использованы элементы конструкторов типа LEGO Mindstorms NXT: программируемый блок управления NXT, набор датчиков, входящих в NXT, соединительные кабели, а также конструктивные LEGO-элементы – балки, оси, зубчатые колеса, штифты, кирпичи, пластины и др.

    Дополнительные принадлежности

    • Ресурсный набор TETRIX
    • Программное обеспечение NI LabVIEW для LEGO MINDSTORMS, RobotC 2.0
    • Пульт радиоуправления
    • Различные детали и дополнительные элементы электроники.

    Ресурсный набор TETRIX расширяет возможности базового набора и позволяет строить более сложных роботов и создавать более интересные проекты. Набор состоит из 40 металлических элементов и удобной коробки для хранения деталей.


    https://www.tetrixrobotics.com/

    LEGO

    Описание конструктора TETRIX (ТЕТРИКС)

    Несколько лет назад американская компания Pitsco Inc., расположенная в Питссбурге, штат Пенсильвания, решила создать собственный металлический конструктор на основе готовой электроники LEGO. В результате получился некий роботизированный вариант Meccano, который обладает возможностями для творческой сборки довольно прочных роботов собственной конструкции. Компания выпускает несколько серий конструктора TETRIX для домашнего и школьного использования, большой ассортимент металлических и пластиковых деталей, моторчики и сервоприводы, шестерёнки, колёса, гусеничные платформы, пульты дистанционного управления, джойстики, разнообразные коннекторы и даже наборы инструментов для сборки моделей.

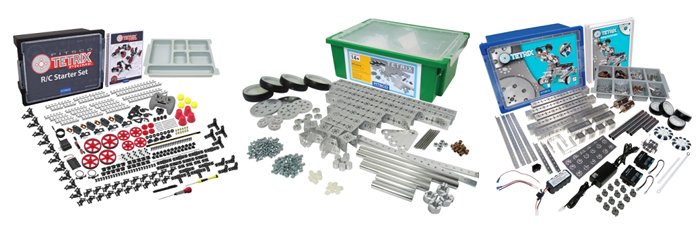

    Наборы конструктора TETRIX разных серий

    Наборы конструктора TETRIX разных серий

    Создатели конструктора сосредоточились исключительно на механической части, поэтому в моделях используются готовые электронные блоки LEGO Mindstorms EV3, а в качестве ПДУ – беспроводной геймпад на основе приставки Sony PS2. Преимуществом конструктора является возможность использования контроллеров Arduino с незначительной доработкой механической части и программного обеспечения.

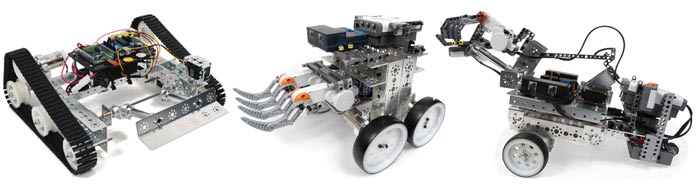

    Модели роботов из наборов TETRIX с контроллерами EV3 и Arduino

    Модели роботов из наборов TETRIX с контроллерами EV3 и Arduino

    Конструктор TETRIX выпускается в двух основных сериях - Prime и Max. Каждая состоит из 2 наборов. Первая предназначена для последовательного обучения робототехнике, предназначена для детей старше 12 лет и позволяет собрать из стартового набора множество различных моделей. Вторая более «продвинута», ориентирована на возраст от 14 лет и предназначена для сборки полномасштабных роботов для участия в соревнованиях. Элементы обеих серий полностью совместимы.

    Модели роботов из наборов TETRIX серии Prime

    Модели роботов из наборов TETRIX серии Prime

    Набор Prime Starter Set из 298 пластиковых и алюминиевых деталей, включая четырёхканальный беспроводной пульт управления, 4 сервомотора, аккумулятор с зарядным устройством, выключатель и 92-х страничную инструкцию, предлагается за 329$. В качестве дополнения выпускается ресурсный набор Prime Expansion Set из 492 строительных алюминиевых и пластиковых элементов стоимостью 179$. В составе набора Max Robotic Set из 584 элементов за 580$ появляется ардуиноподобный контроллер, управляющий 4 сервоприводами. К нему также предлагается ресурсный набор Max Expansion Set из 637 элементов стоимостью 249$. В Россию поставляются другие комплектации наборов, представляющие собой «микс» из базовых и ресурсных наборов одинаковых серий.

    Модели роботов из наборов TETRIX серии Max

    Модели роботов из наборов TETRIX серии Max

    Например, стартовый набор Prime № 40384 состоит из 350 деталей и стоит около 48 тысяч рублей, а ресурсный набор Prime № 41549 включает в себя всего 40 деталей, но стоит почему-то 25 тысяч. Аналог набора Max Robotic Set под № 36256 состоит из 554 деталей и предлагается за 80 тыс. руб. Базовый набор образовательной серии TETRIX Educational № 40093 из 650 деталей стоит около 72 тыс. руб.

    Модели роботов из наборов TETRIX серии Max

    Модели роботов из наборов TETRIX серии Max

    Самым дорогим в ассортименте отечественных магазинов является набор TETRIX WRO № 41234, позволяющий собрать модели для участия во Всемирной Олимпиаде Роботов (World Robot Olympiad) стоимостью 103 тыс.руб. Производитель указывает, что ни одна модель TETRIX не будет работать с электроникой LEGO без ПО ROBOTIC, которое отсутствует в составе наборов.

    Модели роботов из наборов TETRIX разных серий

    Модели роботов из наборов TETRIX разных серий

    Видео о роботах TETRIX

    Видео, в котором показано какими возможностями обладают робототехнические модели, собранные из наборов TETRIX® MAX и TETRIX® PRIME. На что способнен конструктор? Ответ здесь:


    Смотрите видео Набор Tetrix платформа для начинающих. Состав и особенности конструктора. Небольшой обзор набора Tetrix Max. Совместимость Tetrix Max с Lego EV3. Основные достоинства набора Tetrix Max:


    Видео Образовательное решение TETRIX. Преимущества и возможности.


    В качестве самостоятельного конструктора TETRIX не представляет интереса, так как, по сути, является весьма дорогим ресурсным набором для LEGO Mindstorms EV3.
