Система защиты от протечек РАДУГА: инструкция по монтажу и установке

Рекомендуется следующая последовательность установки системы от протечек:

  • Определить места установки блока управления, датчиков воды и электромагнитных клапанов;
  • Проложить провода (к клапанам, датчикам, блоку питания);
  • Установить электромагнитный клапан на перекрываемой трубе;
  • Если блок управления монтируется на стене, подготовить для него необходимые отверстия (подробнее);
  • Установить датчики воды в местах предполагаемых протечек;
  • Подключить провода от датчиков протечки к блоку управления (см. схему);
  • Подключить провода от электроклапанов к блоку управления (см. схему);
  • Подключить блок питания к системе (см. схему подключения);
  • Включить питание и следовать инструкции по инсталляции системы;
  • По окончании инсталлирования системы закрепить блок управления на стене или с помощью крепежной планки установить на DIN-рейке (подробнее).

Подключение блока управления к блоку питания через устройство бесперебойного питания.
Блок управления рекомендуется устанавливать в месте удобном для обслуживания и оповещения в случае протечки.
Настоятельно рекомендуется подключение низковольтного оборудования (электроклапанов на 24В) для обеспечения электробезопасности. Напряжение питания на блок управления должно быть подано через блок питания на 24В. Во избежание проблем с отключением электропитания рекомендуется также установка источника бесперебойного питания (UPS) на 24В. ПОДРОБНЕЕ

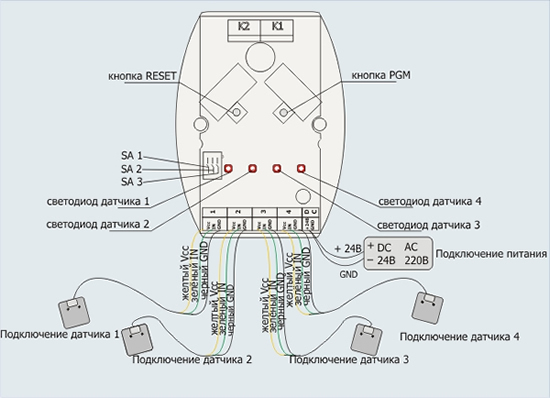

Подключение датчиков воды к блоку управления

Установите датчики протечки в местах предполагаемых протечек и протяните кабель к блоку управления. Блок управления предназначен для подключения четырех датчиков, при этом для датчиков 1 и 2  силовым выходом является выход реле 1 [K1], для датчиков 3 и 4 силовым выходом является реле 2 [K2]. Определите, какой из датчиков будет отвечать за какой выход. После этого подключите провода от датчиков к блоку управления следующим образом:
черный провод – к клемме GND
зеленый провод – к клемме IN
желтый провод к клемме Vcc
красный провод не используется

система защиты от протечек схема

Настройка блока управления
Снимите верхнюю крышку блока управления, открутив два винта. Включите блок питания. Светодиоды будут попеременно включаться, от светодиода датчика 1 к светодиоду датчика 4 и выключаться от светодиода датчика 4 к светодиоду датчика 1. Это означает, что в SETUP контроллера не установлено ни одного датчика и контроллер находится в состоянии ожидания.
Программа поиска подключенных датчиков (*)
Одиночным нажатием кнопки PGM запускается программа поиска подключенных датчиков. Светодиод соответствующего датчика начинает моргать, в случае обнаружения датчика светодиод остается гореть и начинает сканирование следующего датчика.
Внимание ! Диагностика наличия подключенных датчиков осуществляется с выключенным питанием. Питание на датчик подается только при переходе контроллера в рабочий режим.
В случае если контроллер не обнаружит какой-либо из подключенных датчиков, проверьте подключение этого датчика и нажмите кнопку PGM повторно. Проделывайте эту процедуру до тех пор, пока контроллер не обнаружит все подключенные датчики. После обнаружения контроллером всех датчиков нажмите и удержите в течение 3 секунд кнопку PGM, тем самым, сохранив в SETUP контроллера данные об обнаруженных датчиках. В знак того, что контроллер правильно записал датчики в SETUP, светодиоды установленных датчиков моргнут и контроллер перейдет в основной режим детектирования датчиков. Закройте верхнюю крышку блока с помощью винтов.
Установка дополнительных датчиков
В случае если потребуется дополнительно установить датчики, подключите датчики, нажмите и удерживайте в течение 3 секунд кнопку PGM, Вы окажитесь в подпрограмме поиска датчиков. Далее следуйте п. (*)  инструкции
Неисправность или повреждение датчика
В случае неисправности или повреждения датчика для разблокирования системы, удерживая кнопку PGM, нажмите кнопку RESET. Блок перейдет в режим поиска датчиков. По завершении процедуры следуйте п. (*) настоящей инструкции.
Блокировка системы  В случае, если Вам потребовалось в процессе работы контроллера заблокировать систему однократно нажмите кнопку RESET, система включит нагрузки, подключенные к силовым выходам в соответствии с установленными датчиками, и режим блокировки индицируется повторяющимся попеременным морганием и горением всех четырех светодиодов датчиков.
Срабатывание датчика воды. В случае срабатывания датчика, на датчике загорается на 1-2 секунды красный светодиодный индикатор. Светодиодный индикатор на блоке управления, отвечающий за состояние этого датчика, начинает моргать, раздается звуковой прерывистый сигнал, блок отключает от датчика питание и включает нагрузку, подключенную к реле.
Разблокировка системы  Для разблокировки системы нажмите и удержите кнопку RESET в течение 3 секунд.

Установка времени задержки. С помощью джемперов SA1, SA2, SA3 устанавливается время задержки включения нагрузки относительно сработки датчика. Время устанавливается в следующей комбинации:

режим

SA3

SA2

SA1

время

1

0

0

0

2 секунды

2

0

0

1

5 секунд

3

0

1

0

10 секунд

4

0

1

1

20 секунд

5

1

0

0

30 секунд

6

1

0

1

40 секунд

7

1

1

0

50 секунд

8

1

1

1

1 минута

Монтаж блока SCD 3.0 на стену

На предполагаемом месте крепления блока засверлить отверстия под дюбеля (прилагаемые в комплекте), по окончании подключения и программирования блока SCD 3.0 с помощью саморезов (прилагаемых в комплекте) прикрутить блок в подготовленные отверстия в стене.

Монтаж блока SCD 3.0 на DIN-рейку.

По окончании подключения и программирования блока SCD 3.0 с помощью винтов (прилагаемых в комплекте) прикрутите к корпусу блока крепежную планку для крепления на DIN-рейку (прилагаемую в комплекте), после чего установите блок SCD 3.0 на DIN-рейку.
