Датчик протечки SWF 4.1: назначение контактов датчика
Обращаем Ваше внимание, что выводы датчика протечки SWF4.1 classic расположены следующим образом:
- черный провод “–“питание
- красный провод – OUT (прямой 0->1)
- зеленый провод – OUT (инверсный 1->0)
- желтый провод “+”питание

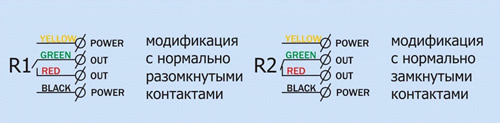

Назначение контактов для модификаций SWF4.1-R1 и SWF4.1-R2:
- Модификация R1: нормально разомкнутые контакты (замыкаются при срабатывании)
- Модификация R2: нормально замкнутые контакты (размыкаются при срабатывании
