Санта и Рудик - сложность |
сложность постройки: |
![Expert](santa-i-rudik-nxt/BuildExpert.gif) |
сложность программирования:
|
![Advanced](santa-i-rudik-nxt/ProgramAdvanced.gif) |
|
![](santa-i-rudik-nxt/ForNXT1X.png)
Инструкция постройки

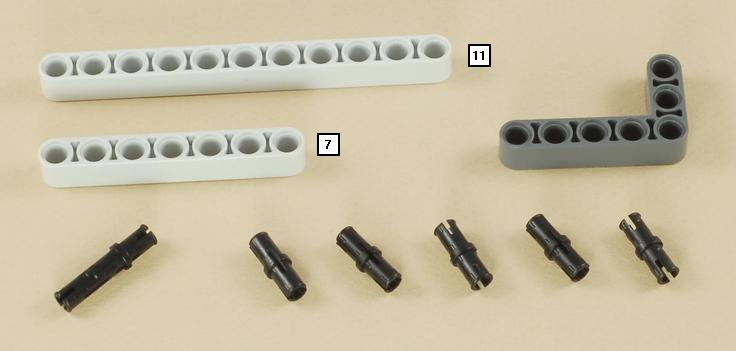

1
![](santa-i-rudik-nxt/DCP_3852.jpg)

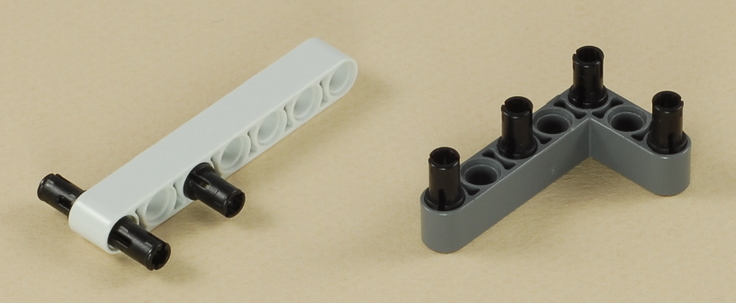

![](santa-i-rudik-nxt/DCP_3851.jpg)

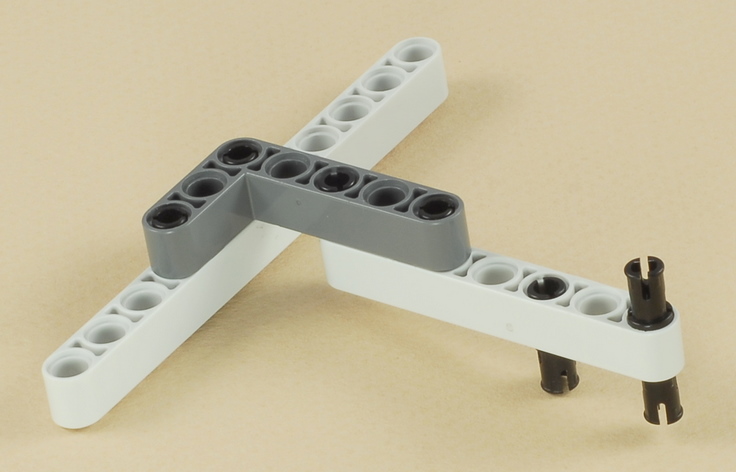

![](santa-i-rudik-nxt/DCP_3850.jpg)

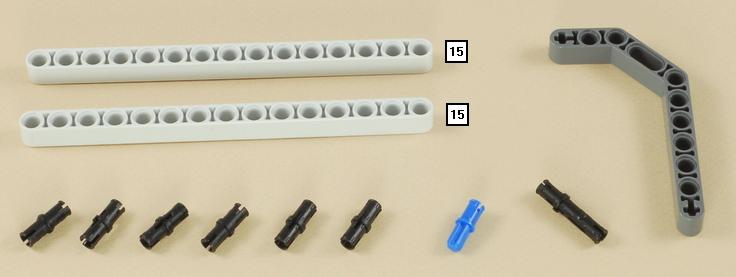

2
![](santa-i-rudik-nxt/DCP_3849.jpg)

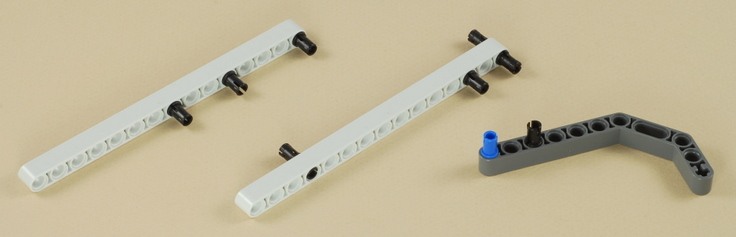

![](santa-i-rudik-nxt/DCP_3848.jpg)

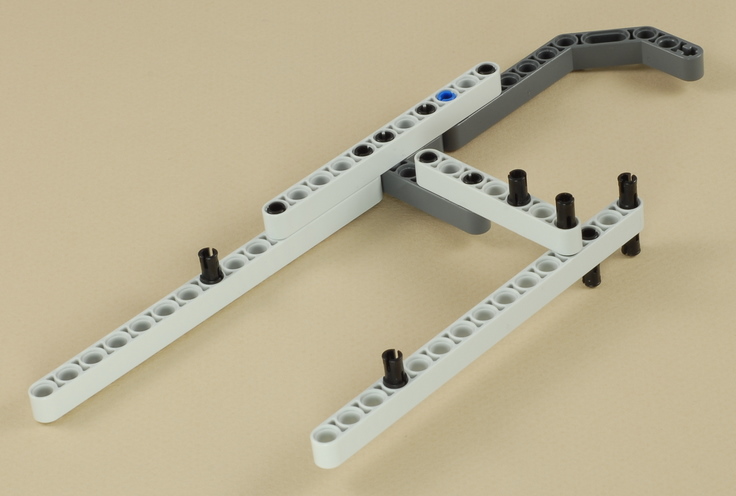

![](santa-i-rudik-nxt/DCP_3847.jpg)

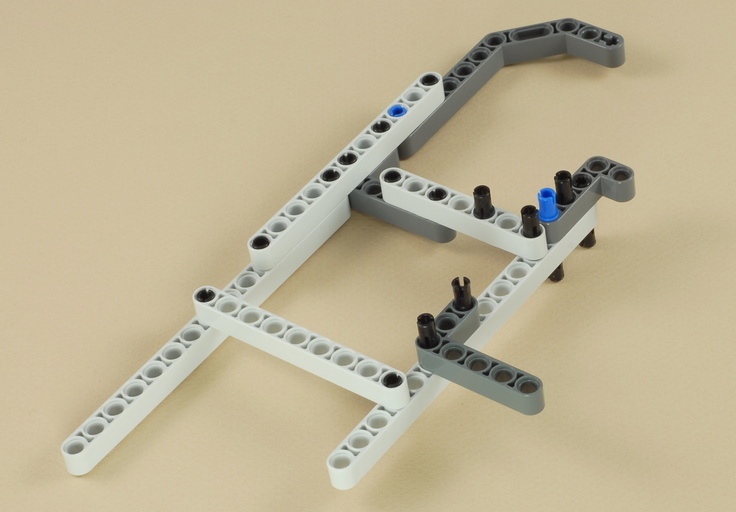

3

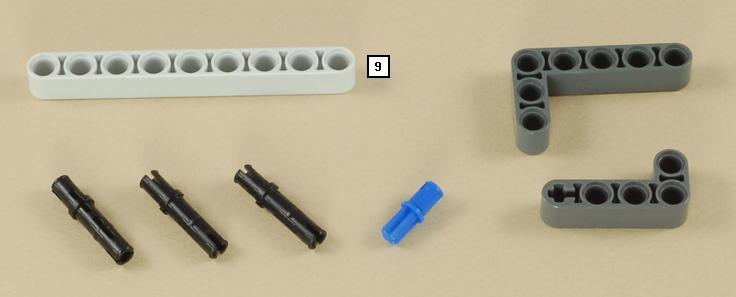

![](santa-i-rudik-nxt/DCP_3846.jpg)

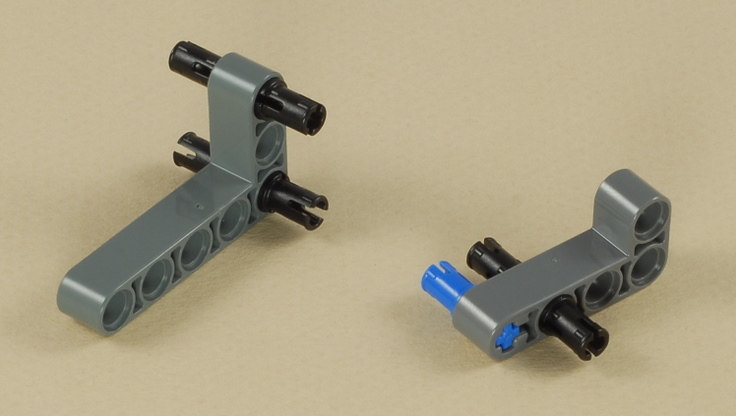

![](santa-i-rudik-nxt/DCP_3845.jpg)
![](santa-i-rudik-nxt/DCP_3844.jpg)

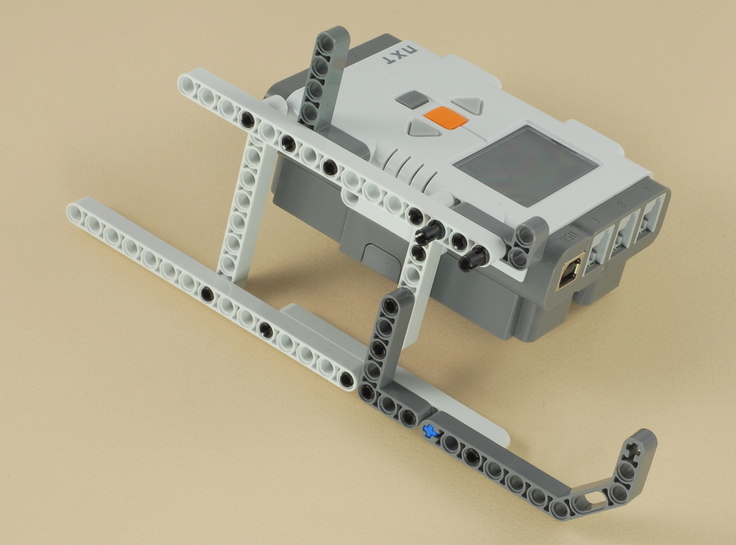

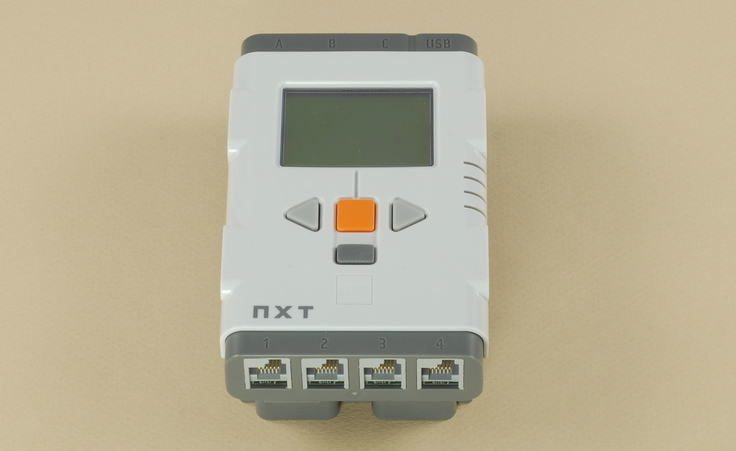

4
![](santa-i-rudik-nxt/DCP_3843.jpg)
![](santa-i-rudik-nxt/DCP_3842.jpg)

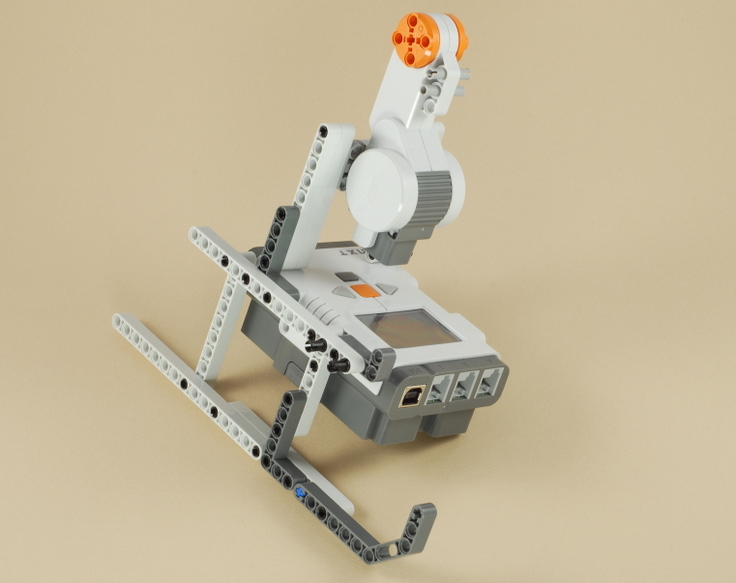

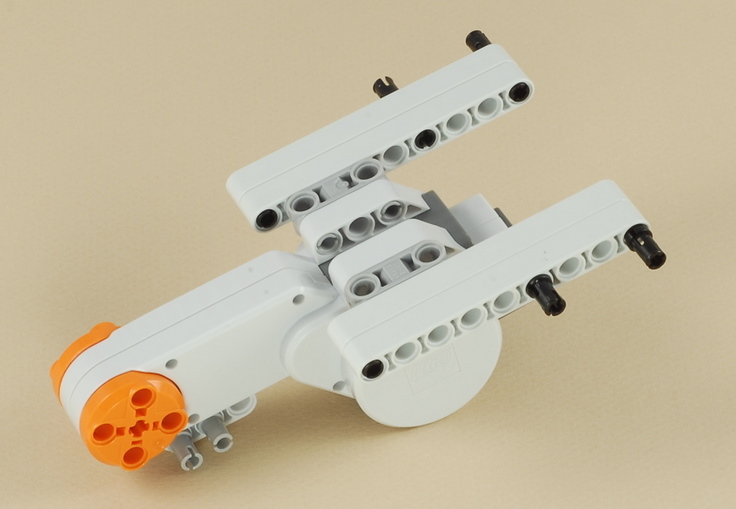

5

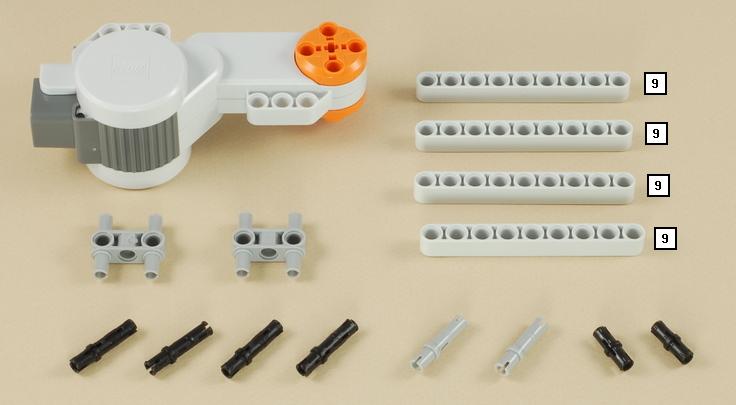

![](santa-i-rudik-nxt/DCP_3841.jpg)
![](santa-i-rudik-nxt/DCP_3840.jpg)

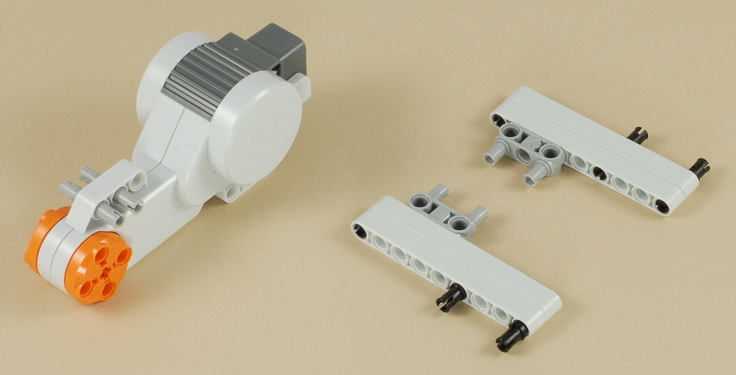

![](santa-i-rudik-nxt/DCP_3839.jpg)
![](santa-i-rudik-nxt/DCP_3838.jpg)
![](santa-i-rudik-nxt/DCP_3836.jpg)

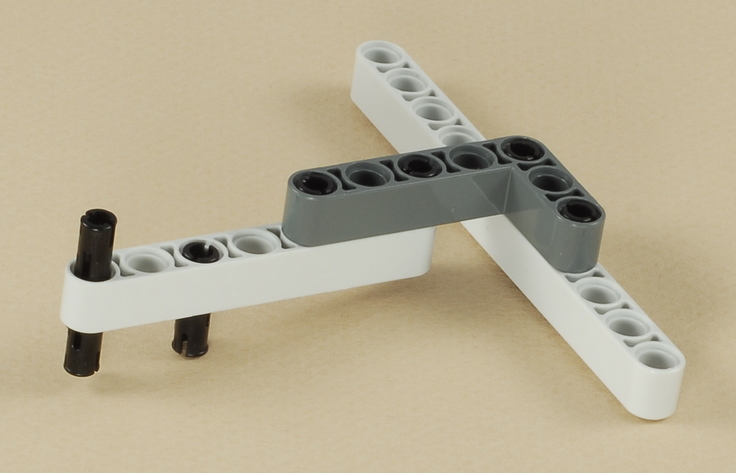

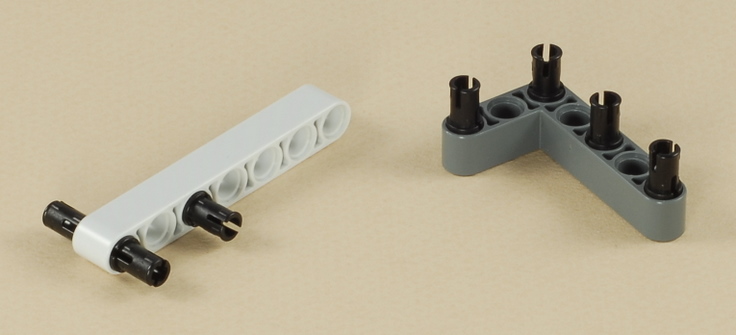

6
![](santa-i-rudik-nxt/DCP_3852.jpg)
![](santa-i-rudik-nxt/DCP_3858.jpg)
![](santa-i-rudik-nxt/DCP_3857.jpg)
7
![](santa-i-rudik-nxt/DCP_3849.jpg)

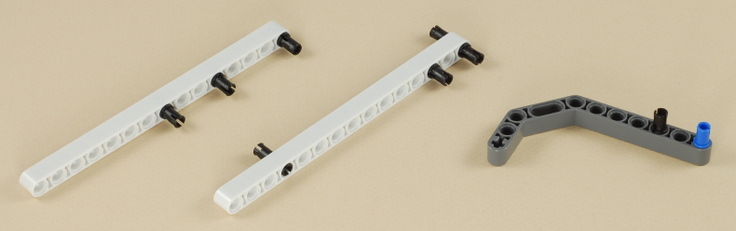

![](santa-i-rudik-nxt/DCP_3856.jpg)

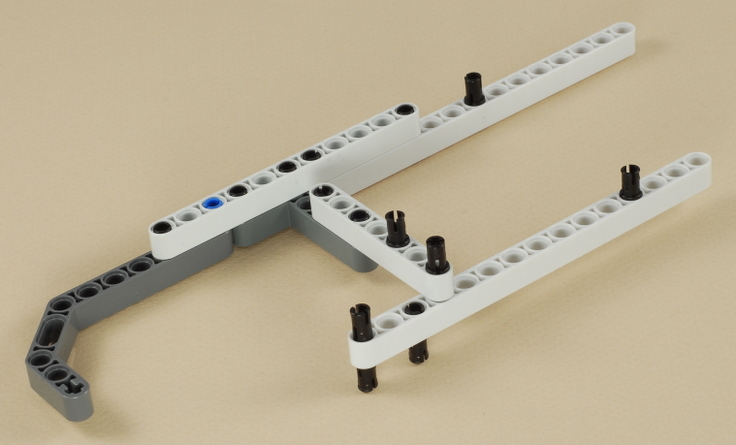

![](santa-i-rudik-nxt/DCP_3855.jpg)

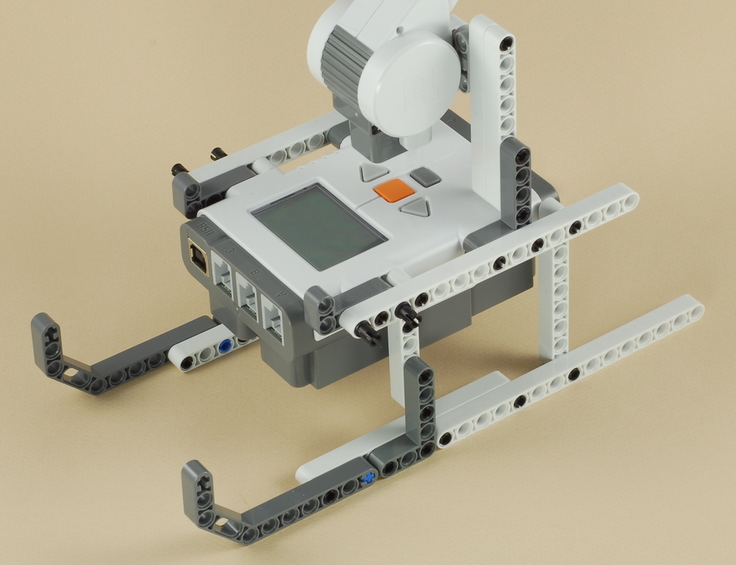

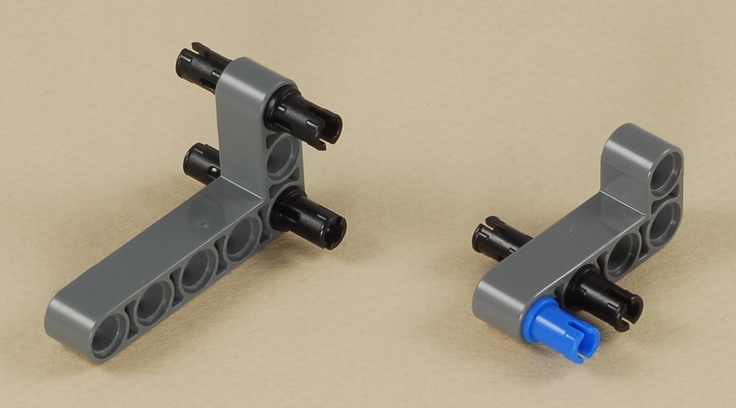

8
![](santa-i-rudik-nxt/DCP_3846.jpg)
![](santa-i-rudik-nxt/DCP_3854.jpg)

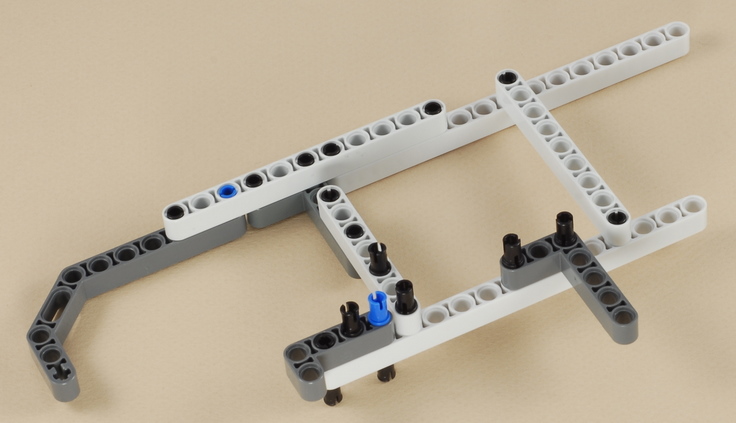

![](santa-i-rudik-nxt/DCP_3853.jpg)
![](santa-i-rudik-nxt/DCP_3834.jpg)

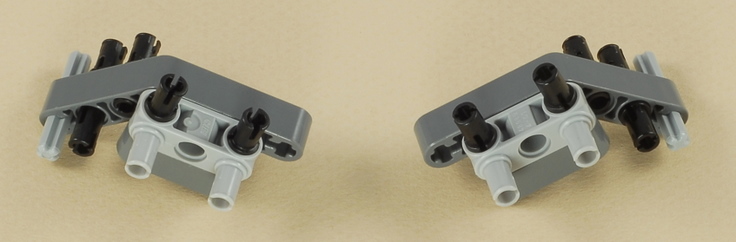

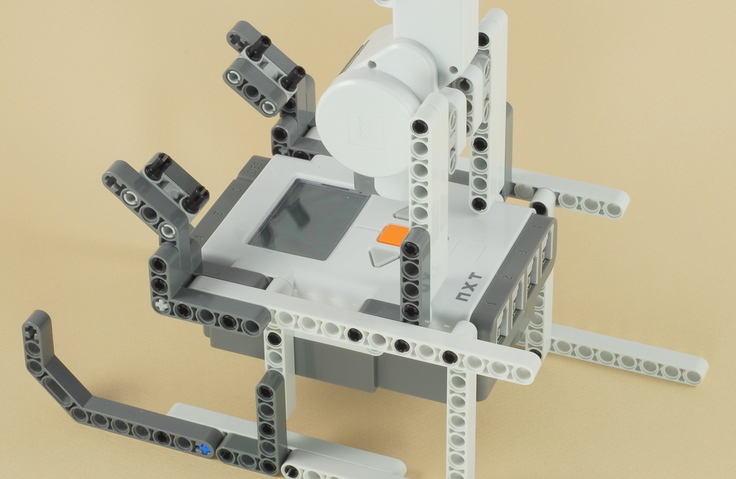

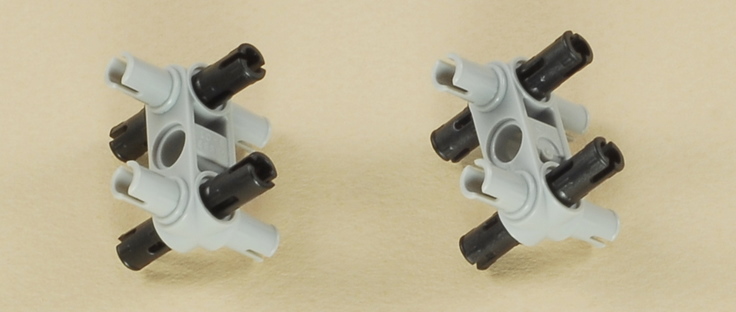

9

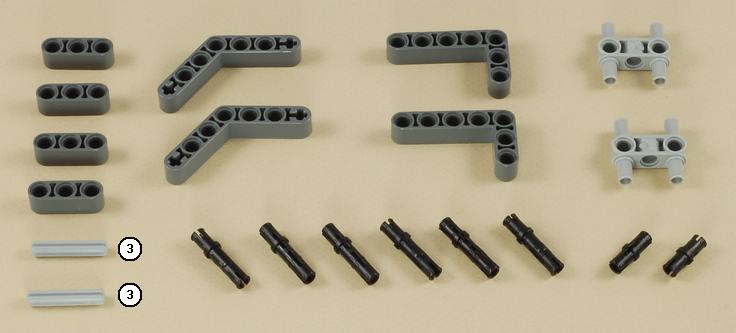

![](santa-i-rudik-nxt/DCP_3833.jpg)
![](santa-i-rudik-nxt/DCP_3832.jpg)
![](santa-i-rudik-nxt/DCP_3831.jpg)
![](santa-i-rudik-nxt/DCP_3830.jpg)

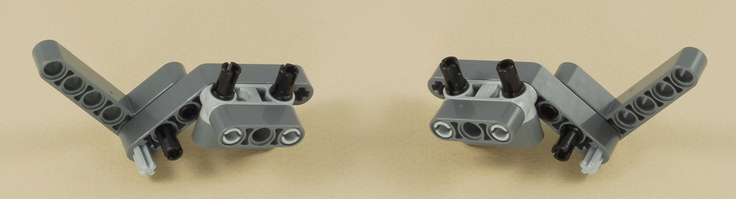

![](santa-i-rudik-nxt/DCP_3829.jpg)
![](santa-i-rudik-nxt/DCP_3828.jpg)

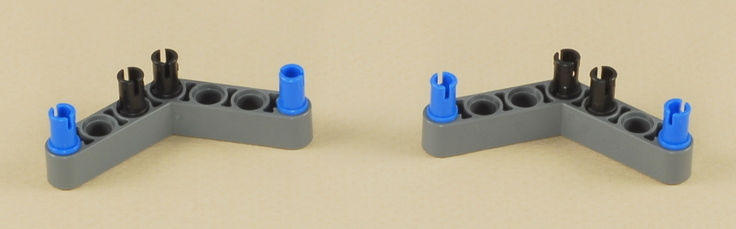

10
![](santa-i-rudik-nxt/DCP_3827.jpg)
![](santa-i-rudik-nxt/DCP_3826.jpg)

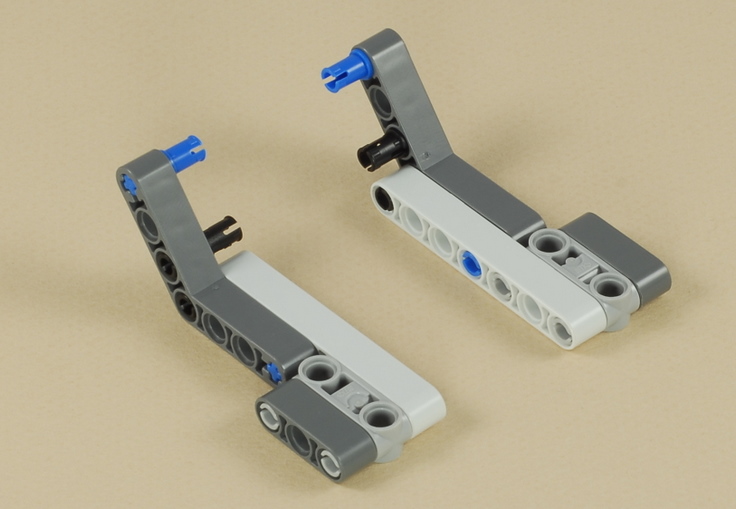

![](santa-i-rudik-nxt/DCP_3825.jpg)
![](santa-i-rudik-nxt/DCP_3824.jpg)

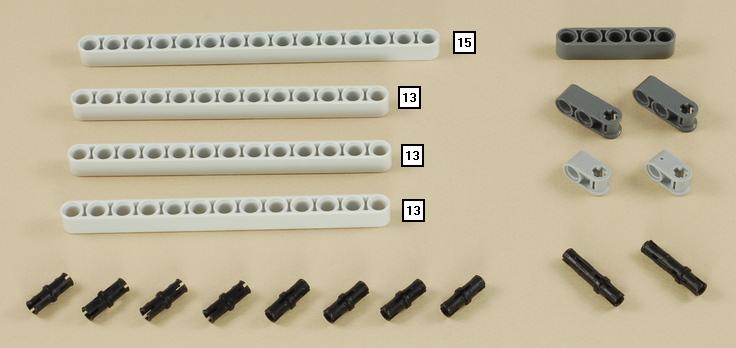

11
![](santa-i-rudik-nxt/DCP_3823.jpg)
![](santa-i-rudik-nxt/DCP_3822.jpg)
![](santa-i-rudik-nxt/DCP_3821.jpg)

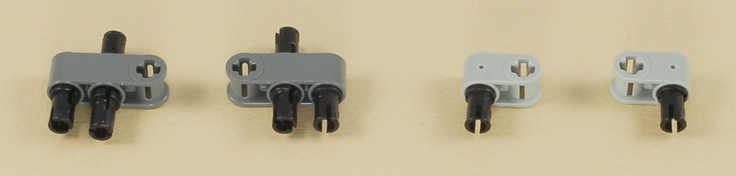

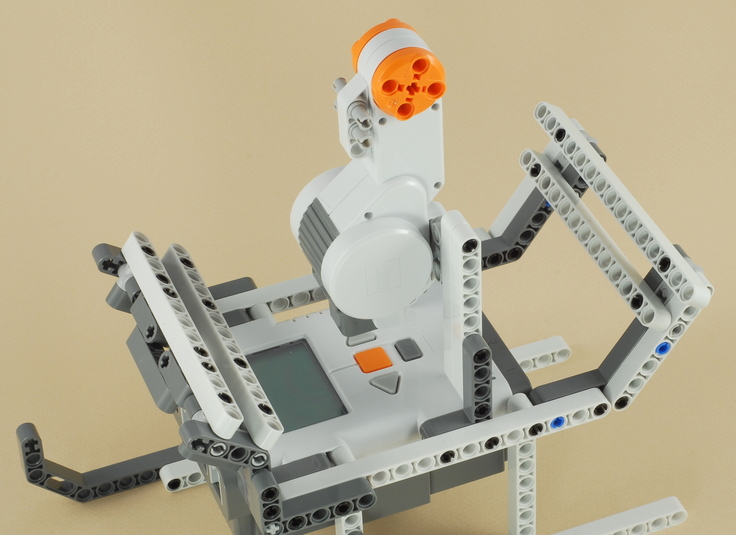

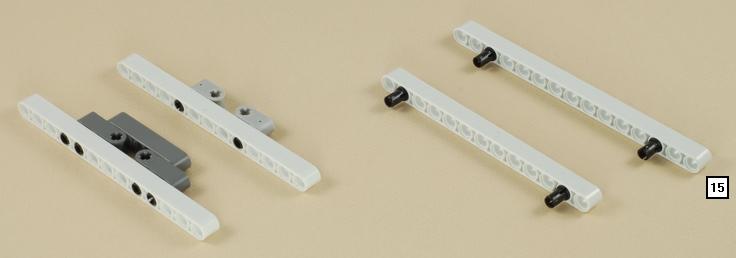

Эти детали прикреплены слева направо на модели в том же порядке слева направо, как показано выше.
![](santa-i-rudik-nxt/DCP_3820.jpg)

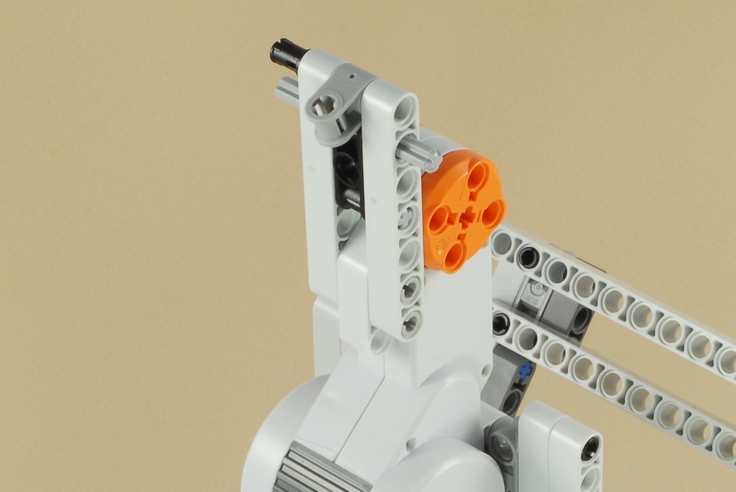

12

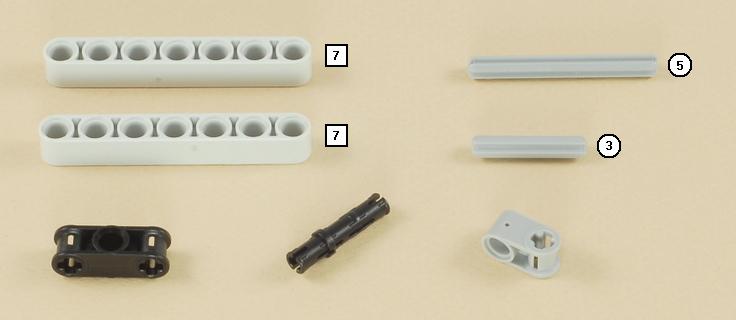

![](santa-i-rudik-nxt/DCP_3819.jpg)

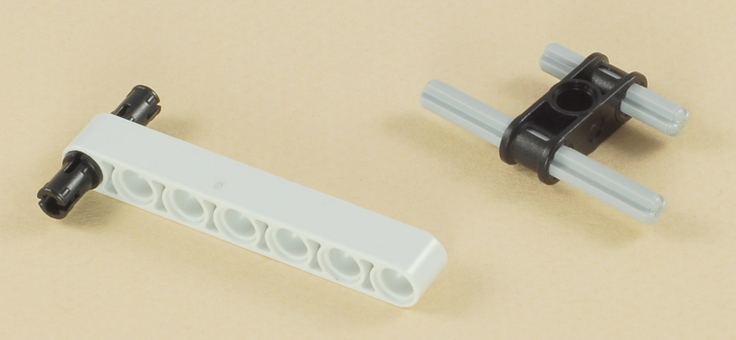

![](santa-i-rudik-nxt/DCP_3818.jpg)

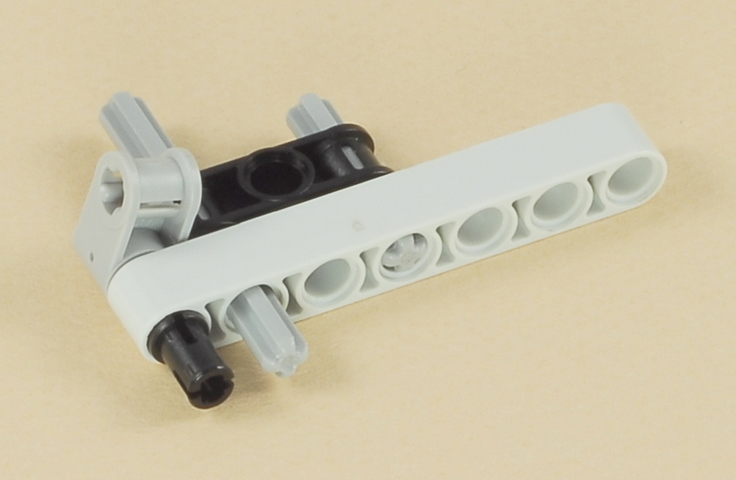

![](santa-i-rudik-nxt/DCP_3817.jpg)
![](santa-i-rudik-nxt/DCP_3816.jpg)

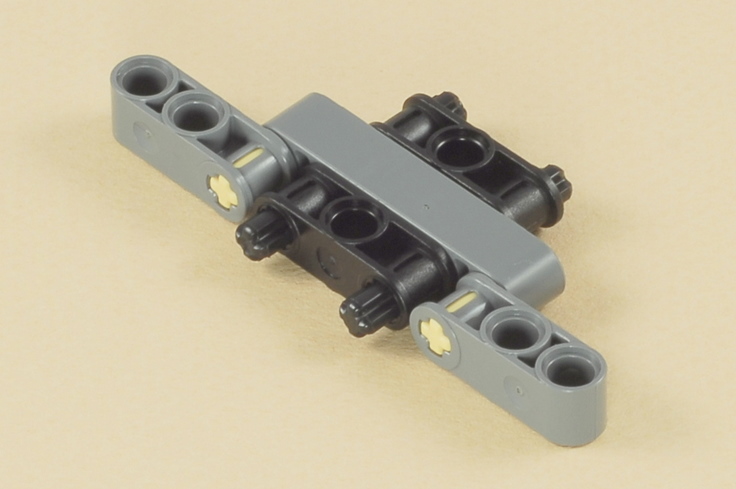

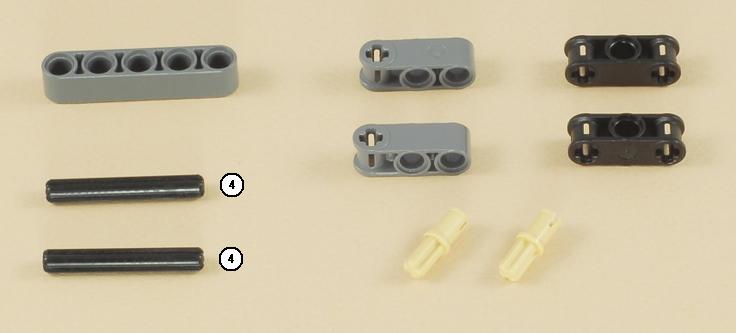

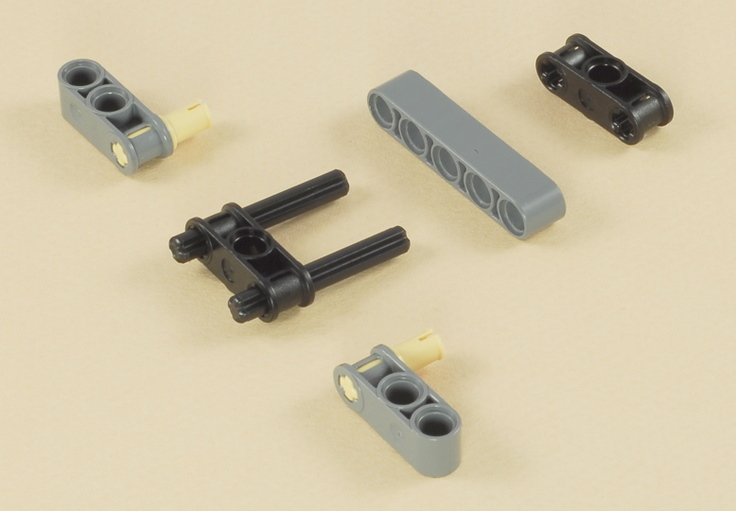

13
![](santa-i-rudik-nxt/DCP_3815.jpg)
![](santa-i-rudik-nxt/DCP_3814.jpg)
![](santa-i-rudik-nxt/DCP_3813.jpg)

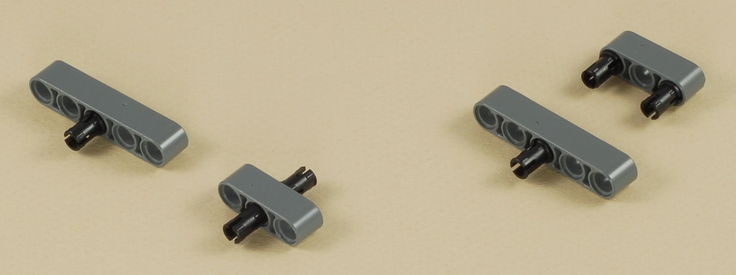

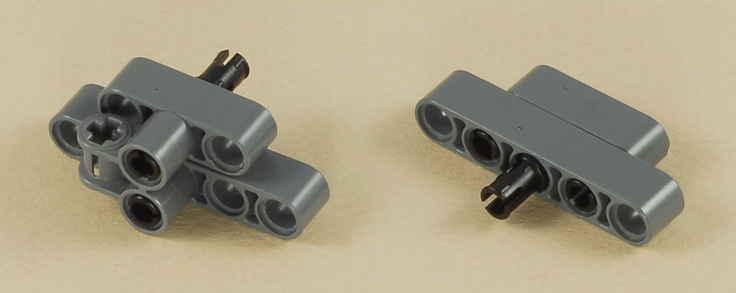

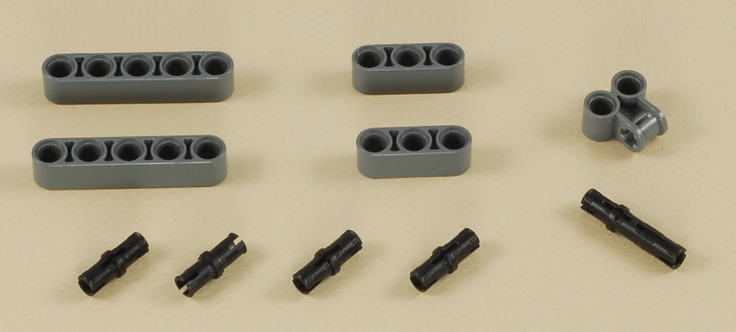

14
![](santa-i-rudik-nxt/DCP_3812.jpg)
![](santa-i-rudik-nxt/DCP_3811.jpg)
![](santa-i-rudik-nxt/DCP_3810.jpg)

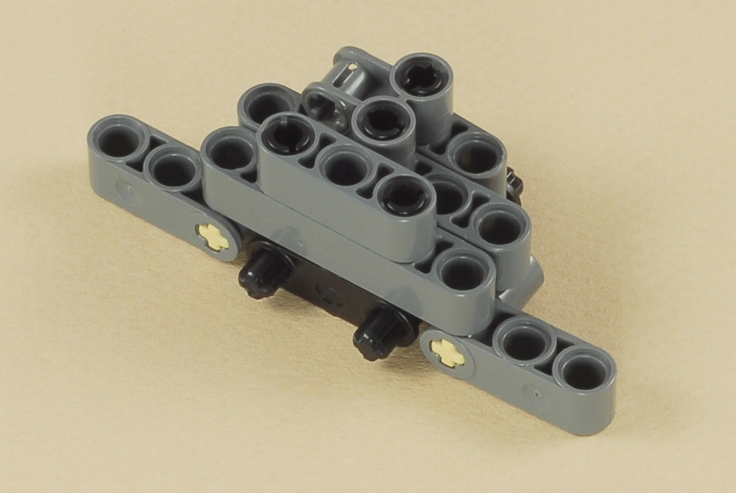

![](santa-i-rudik-nxt/DCP_3809.jpg)

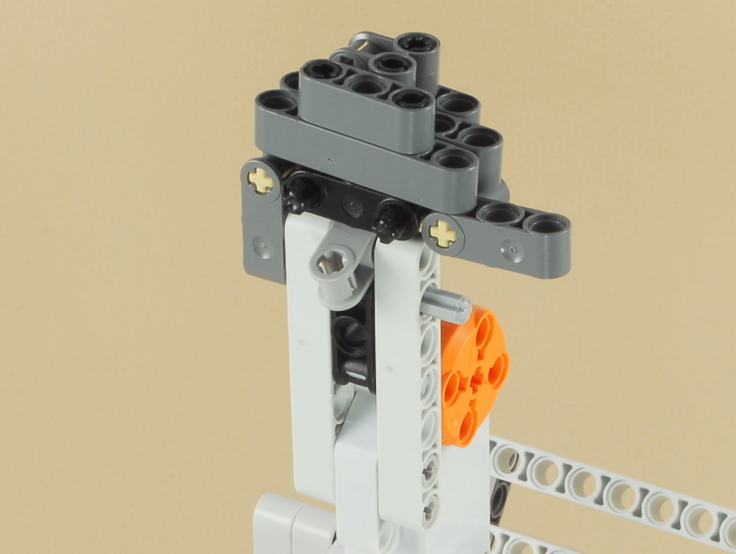

![](santa-i-rudik-nxt/DCP_3808.jpg)

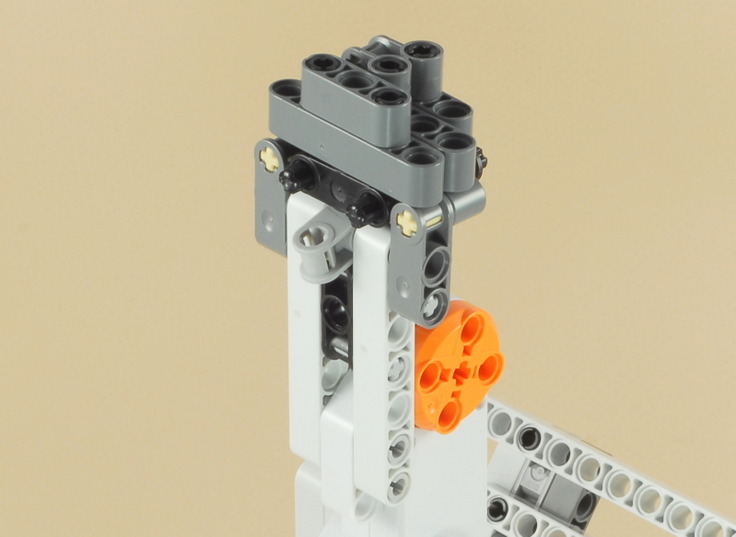

![](santa-i-rudik-nxt/DCP_3807.jpg)

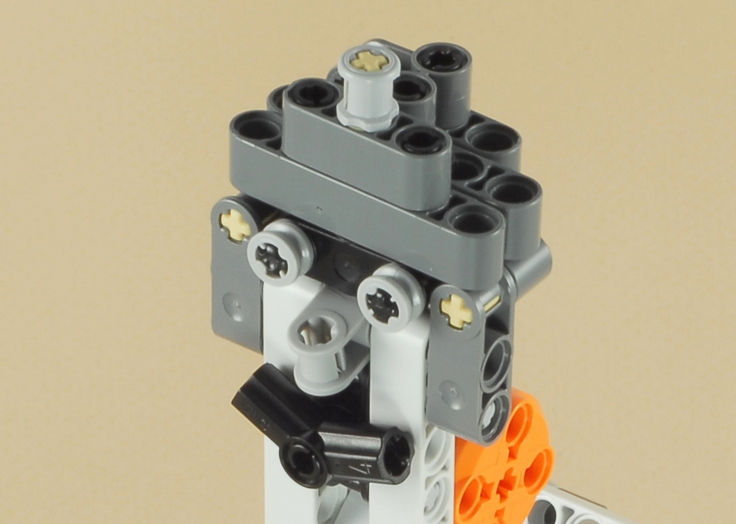

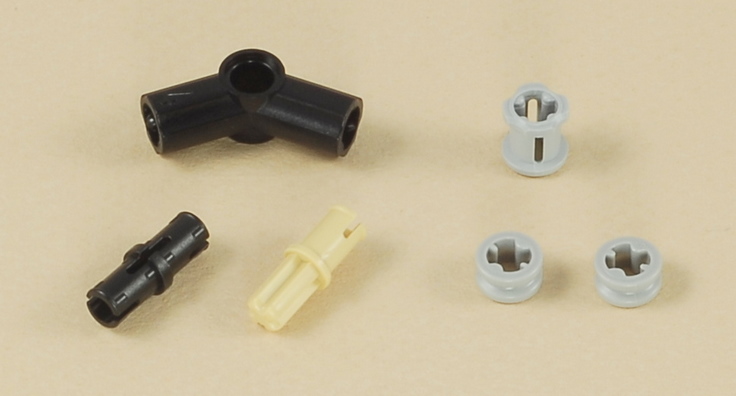

15
![](santa-i-rudik-nxt/DCP_3806.jpg)

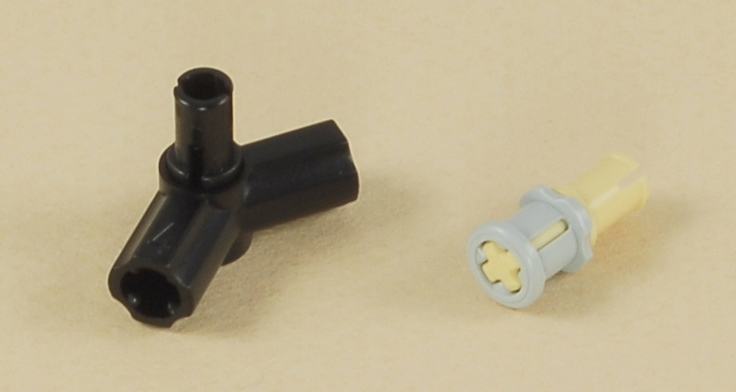

![](santa-i-rudik-nxt/DCP_3805.jpg)
![](santa-i-rudik-nxt/DCP_3804.jpg)

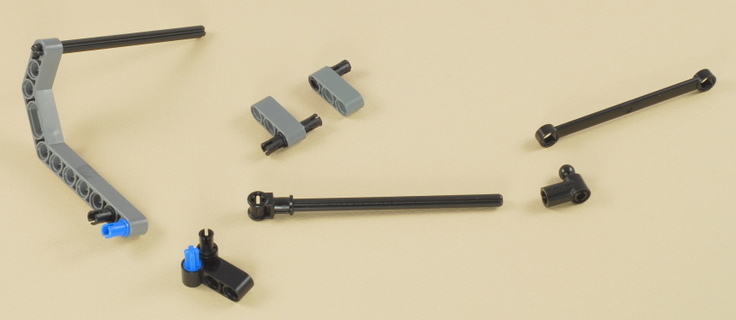

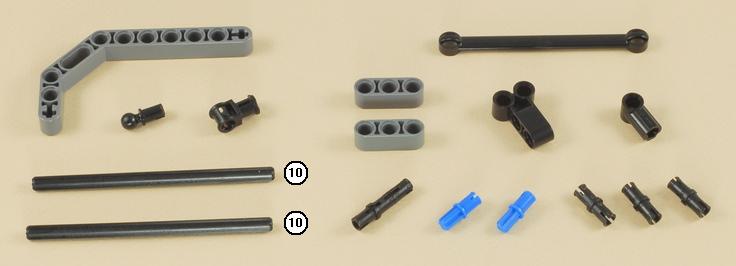

16
![](santa-i-rudik-nxt/DCP_3803.jpg)
![](santa-i-rudik-nxt/DCP_3802.jpg)

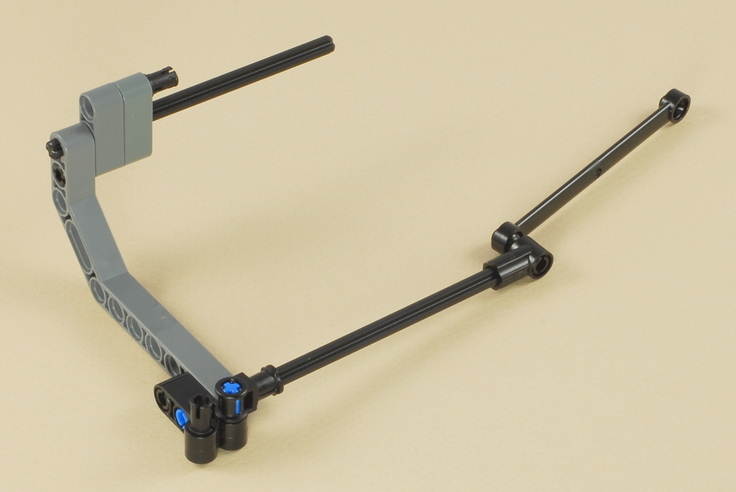

![](santa-i-rudik-nxt/DCP_3801.jpg)

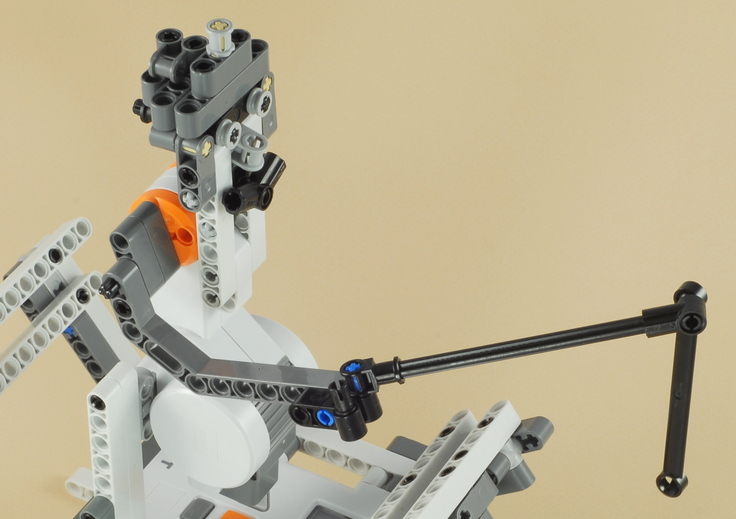

![](santa-i-rudik-nxt/DCP_3800.jpg)

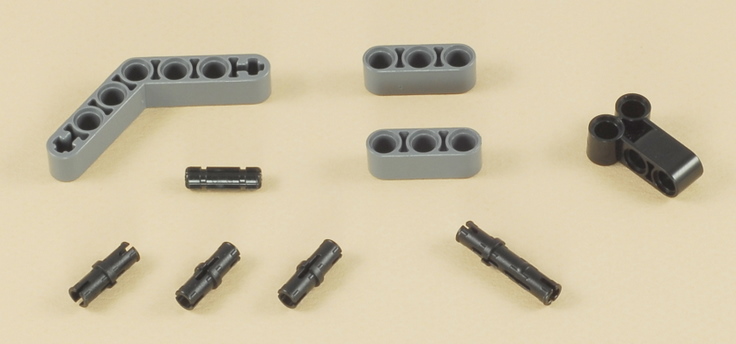

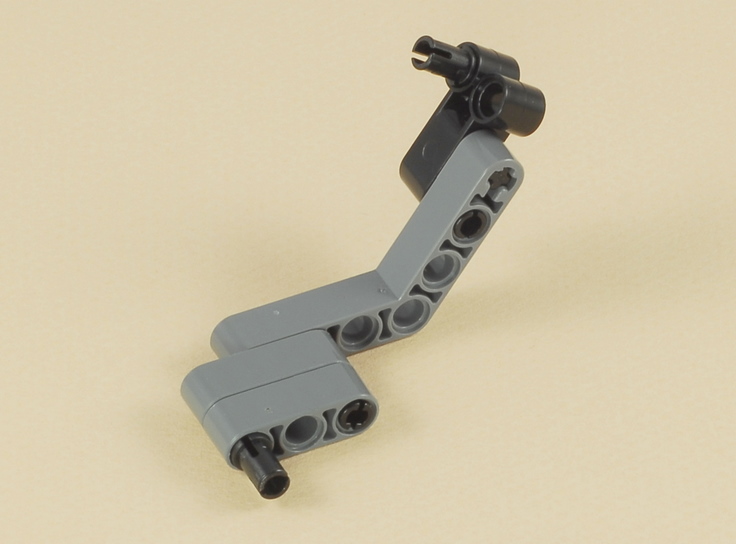

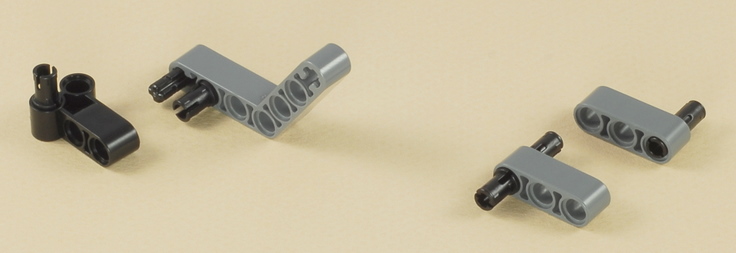

17

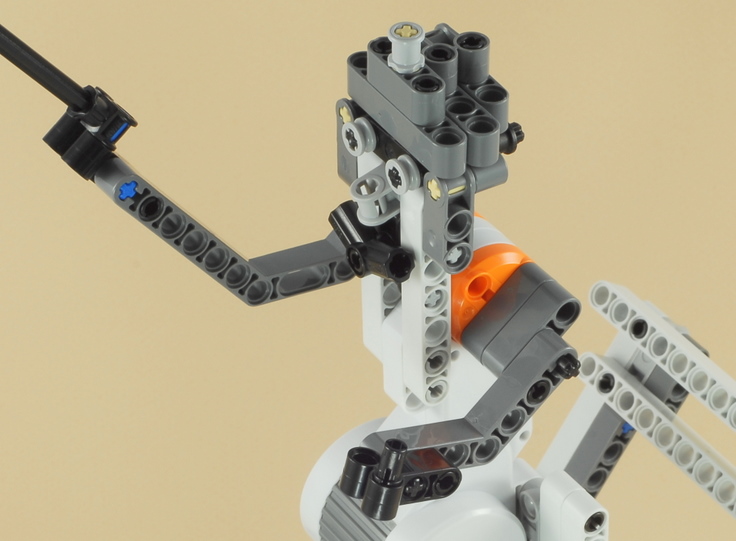

![](santa-i-rudik-nxt/DCP_3799.jpg)
![](santa-i-rudik-nxt/DCP_3860.jpg)

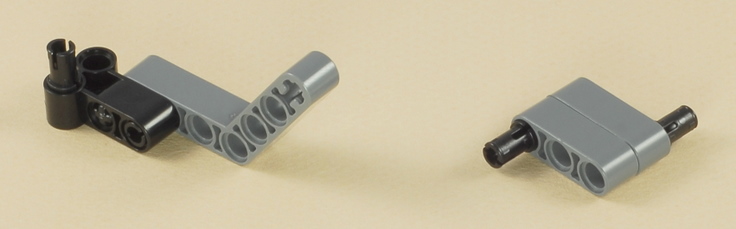

![](santa-i-rudik-nxt/DCP_3861.jpg)
![](santa-i-rudik-nxt/DCP_3797.jpg)
![](santa-i-rudik-nxt/DCP_3796.jpg)

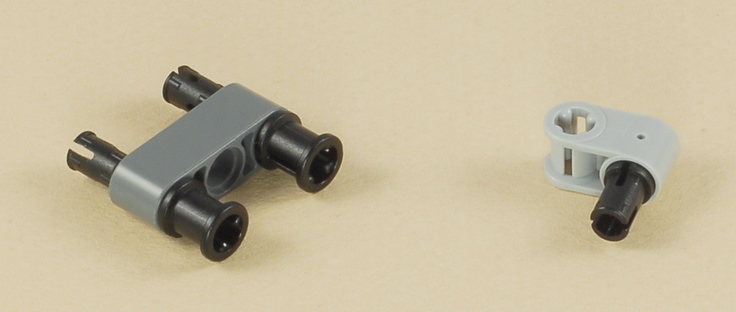

18

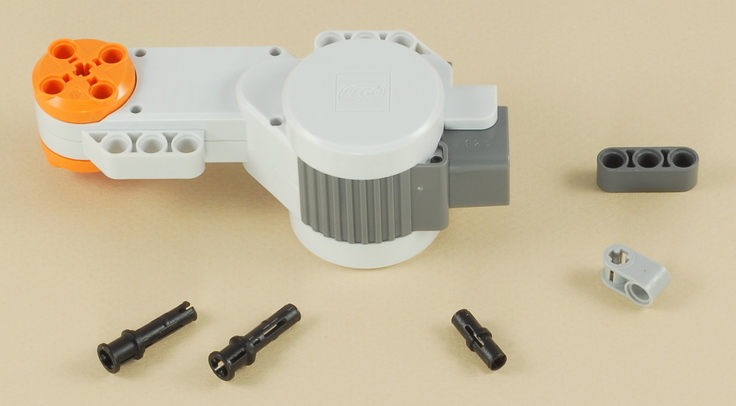

![](santa-i-rudik-nxt/DCP_3795.jpg)
![](santa-i-rudik-nxt/DCP_3794.jpg)

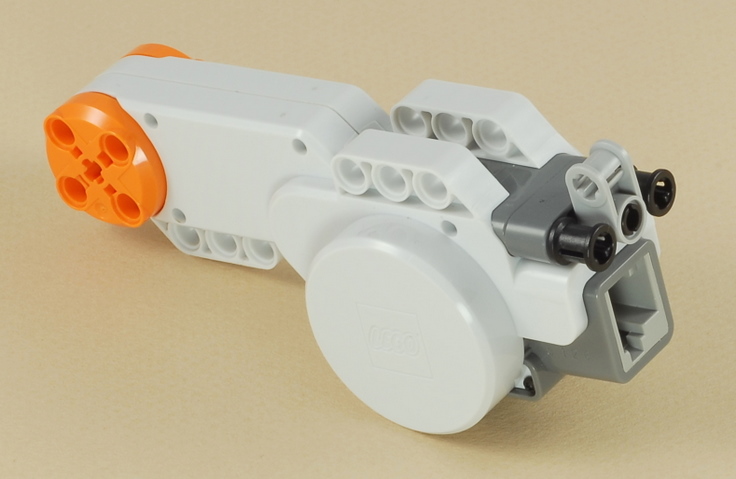

![](santa-i-rudik-nxt/DCP_3793.jpg)

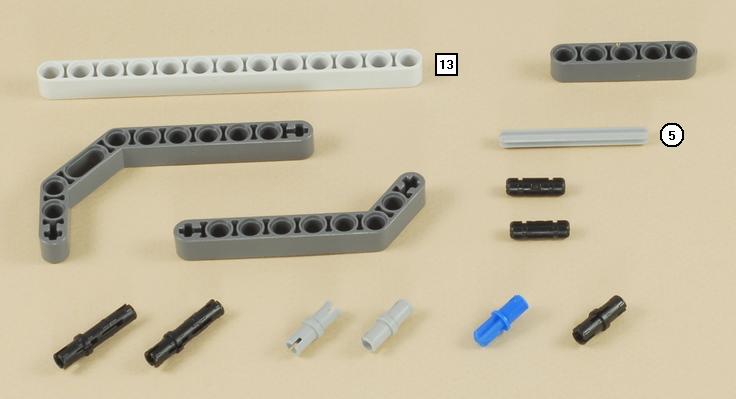

19
![](santa-i-rudik-nxt/DCP_3792.jpg)

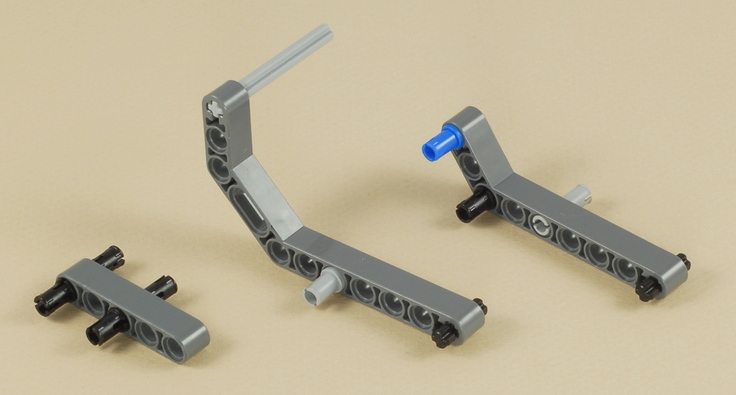

![](santa-i-rudik-nxt/DCP_3791.jpg)

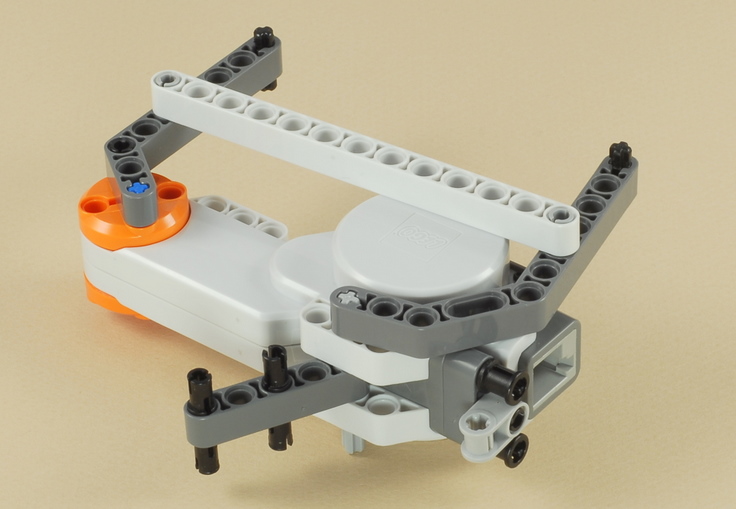

![](santa-i-rudik-nxt/DCP_3790.jpg)

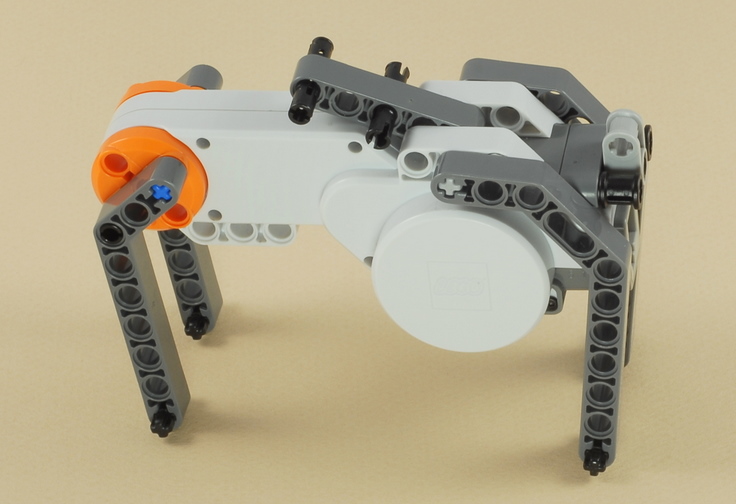

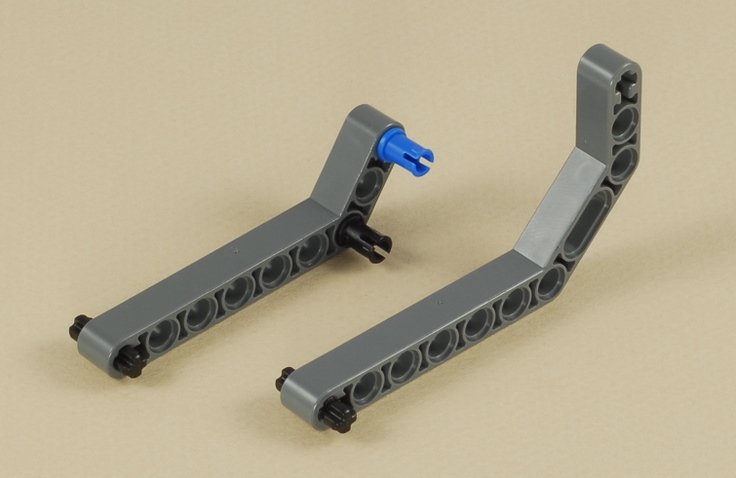

20

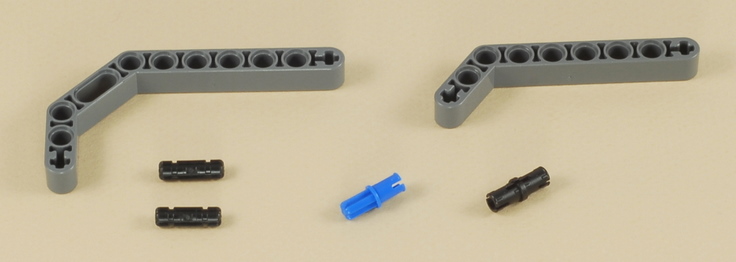

![](santa-i-rudik-nxt/DCP_3789.jpg)
![](santa-i-rudik-nxt/DCP_3788.jpg)
![](santa-i-rudik-nxt/DCP_3787.jpg)

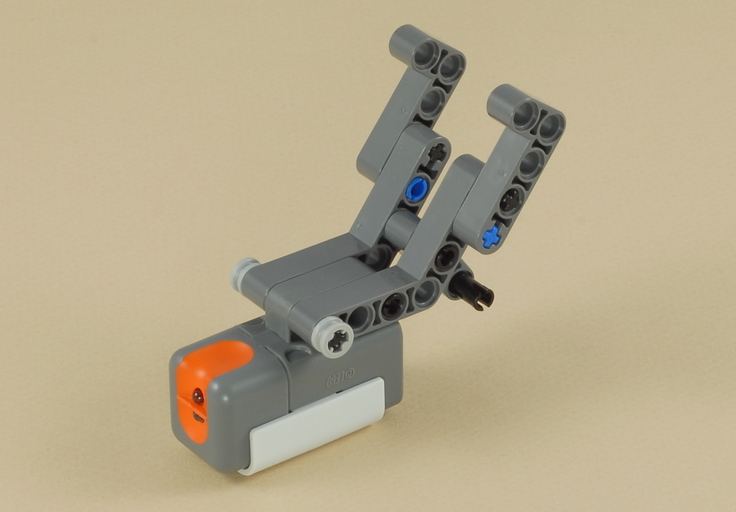

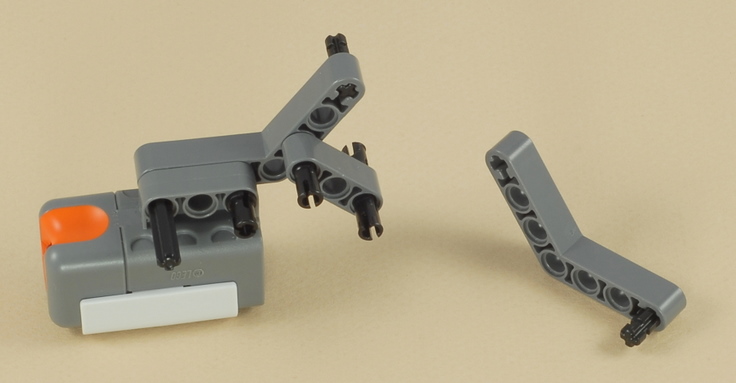

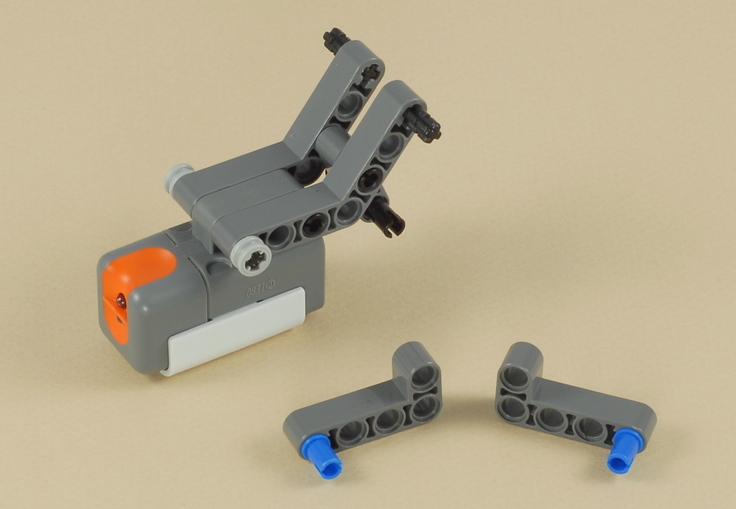

21

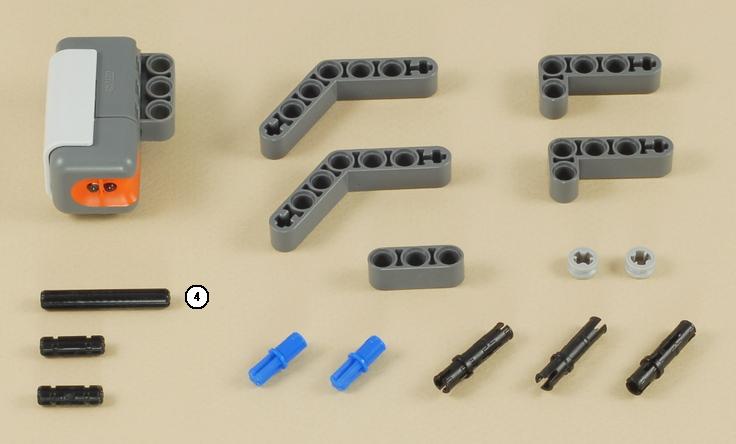

![](santa-i-rudik-nxt/DCP_3786.jpg)
![](santa-i-rudik-nxt/DCP_3785.jpg)
![](santa-i-rudik-nxt/DCP_3784.jpg)
![](santa-i-rudik-nxt/DCP_3783.jpg)
![](santa-i-rudik-nxt/DCP_3782.jpg)

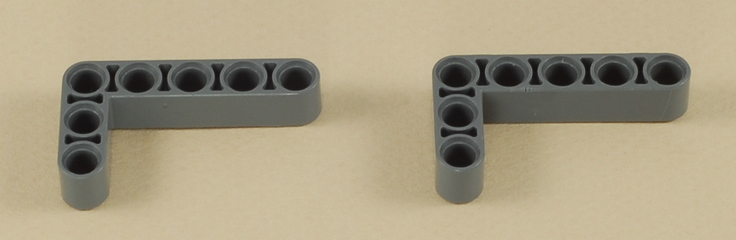

22
![](santa-i-rudik-nxt/DCP_3781.jpg)

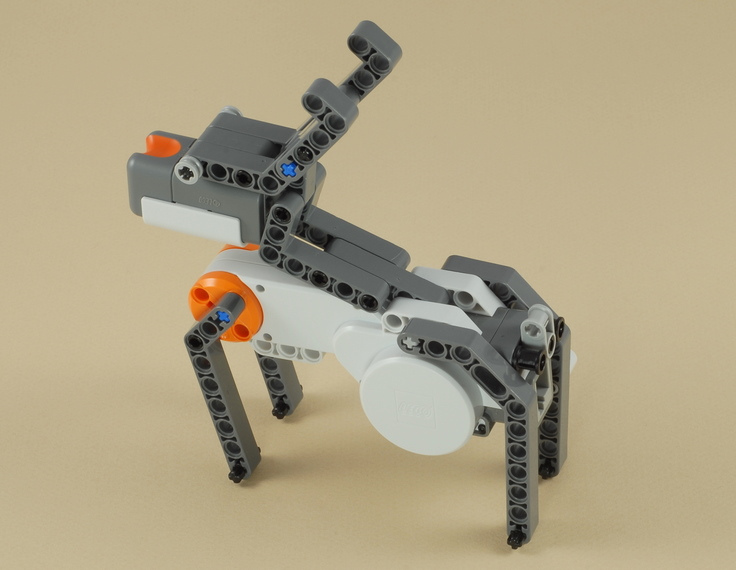

![](santa-i-rudik-nxt/DCP_3780.jpg)
23

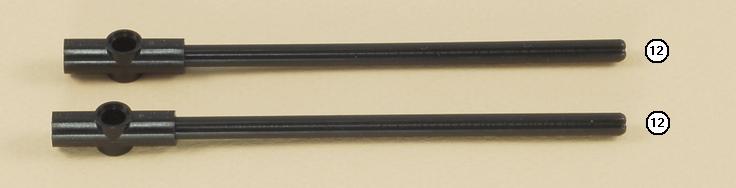

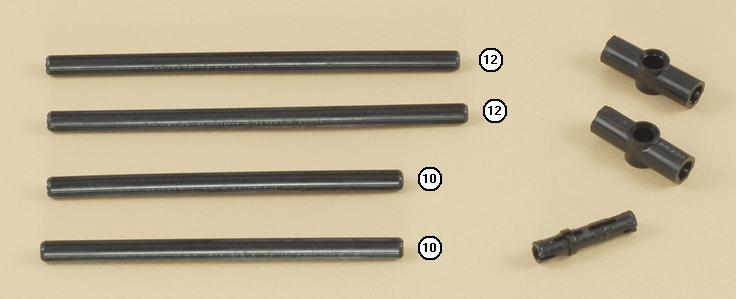

![](santa-i-rudik-nxt/DCP_3779.jpg)
![](santa-i-rudik-nxt/DCP_3862.jpg)
![](santa-i-rudik-nxt/DCP_3863.jpg)

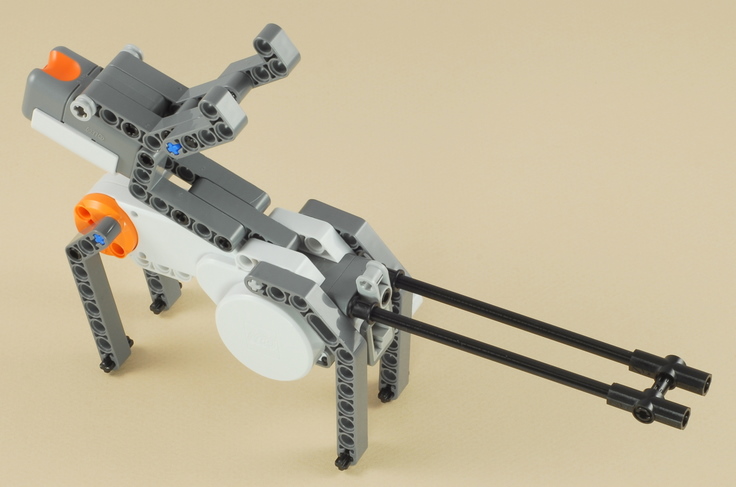

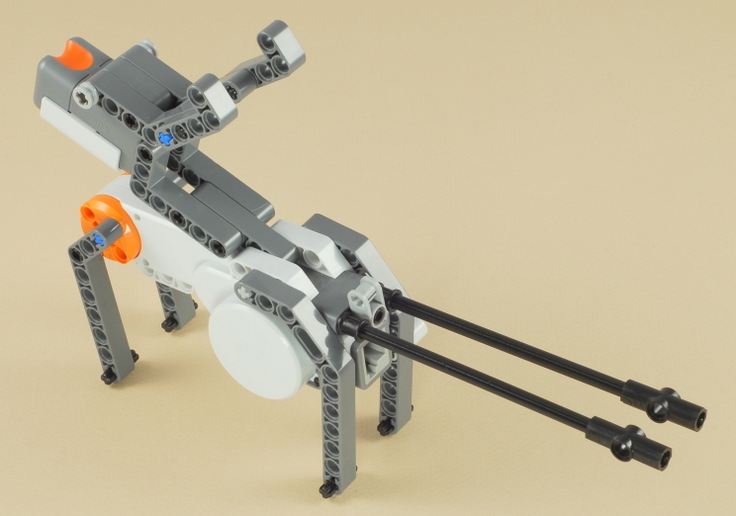

Поворачивайте оси по мере необходимости, пока отверстия не выровняются,
чтобы вы могли вставить колышек.
![](santa-i-rudik-nxt/DCP_3864.jpg)
![](santa-i-rudik-nxt/DCP_3775.jpg)

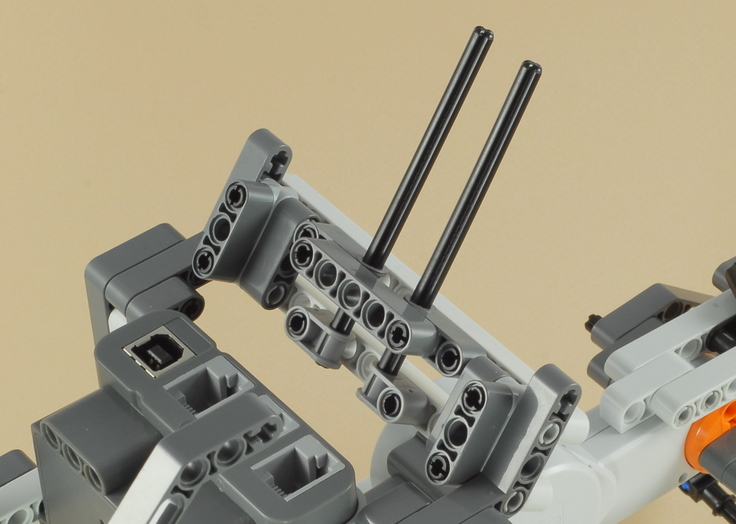

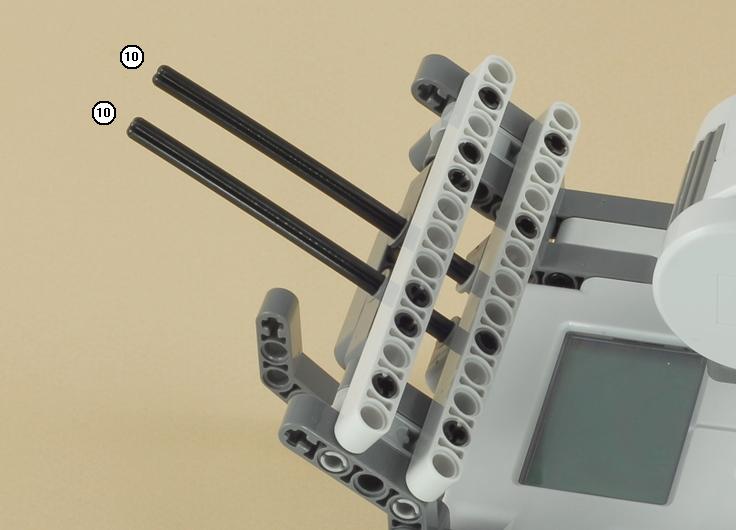

Убедитесь, что эти две оси проходят весь путь до обеих опор, как показано
ниже.
![](santa-i-rudik-nxt/DCP_3776.jpg)
Оси немного прогибаются под весом Рудика, поэтому
вам следует удалить Рудика, отсоединив оси, когда модель не
используется. Это поможет предотвратить изгиб осей.
|
![](santa-i-rudik-nxt/DCP_3774.jpg)

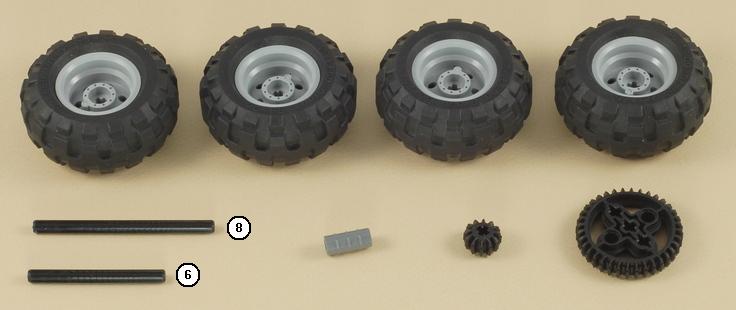

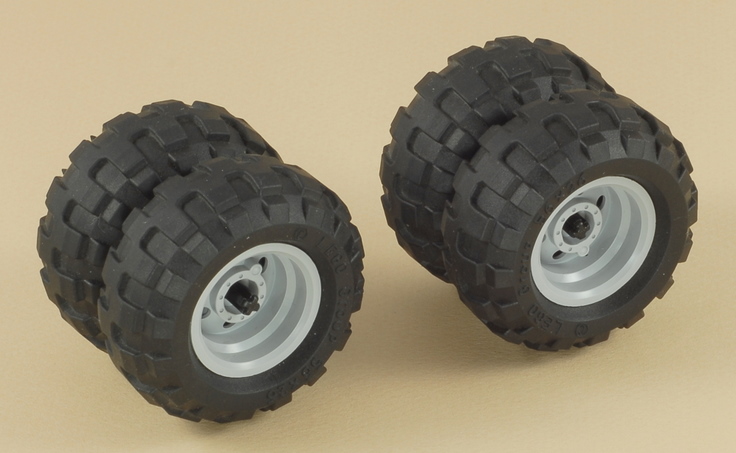

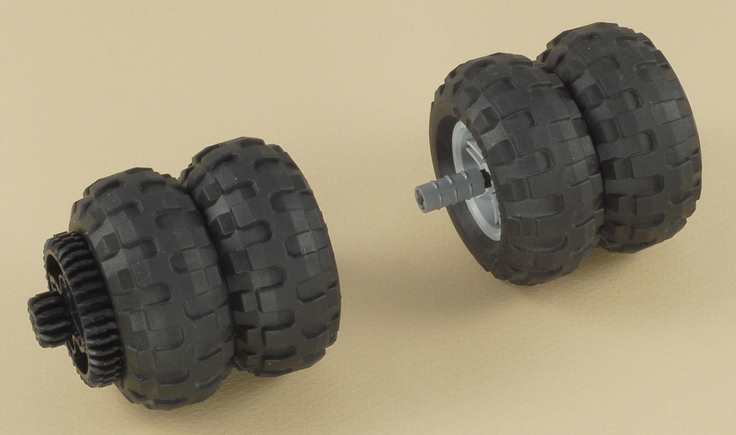

24

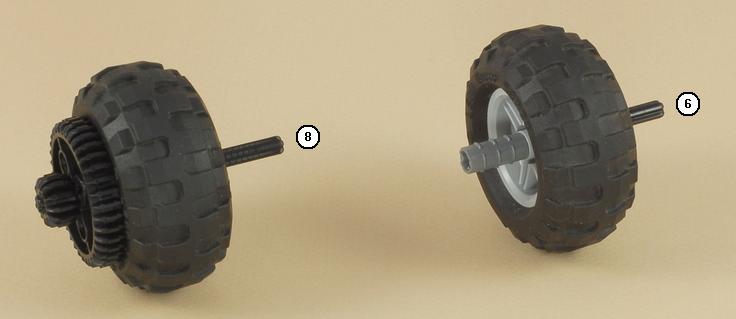

![](santa-i-rudik-nxt/DCP_3773.jpg)
![](santa-i-rudik-nxt/DCP_3876.jpg)
![](santa-i-rudik-nxt/DCP_3875.jpg)
![](santa-i-rudik-nxt/DCP_3771.jpg)

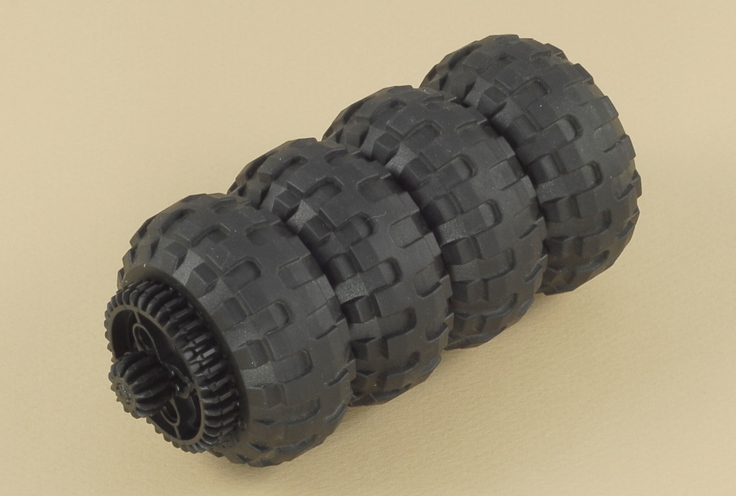

![](santa-i-rudik-nxt/DCP_3770.jpg)
25
Используйте провод средней длины, чтобы подключить двигатель Санты к
порту C на NXT. Вы можете временно удалить Санту, если у вас
возникнут проблемы с подсоединением провода под ним.

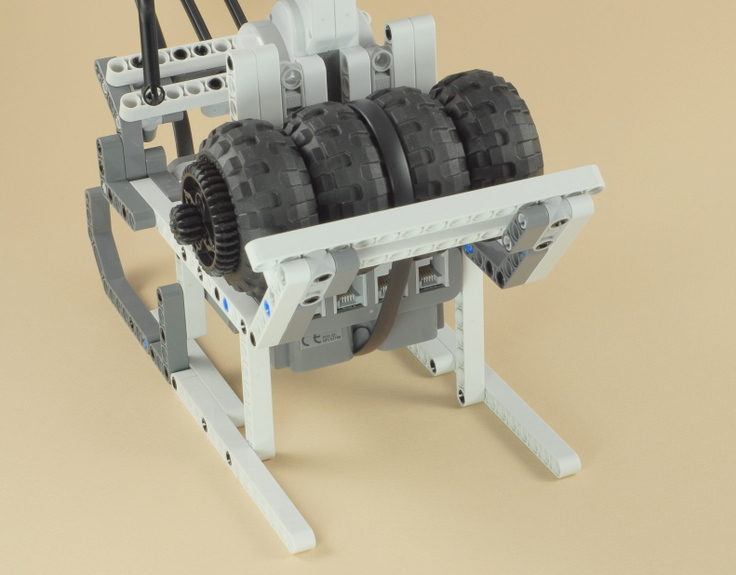

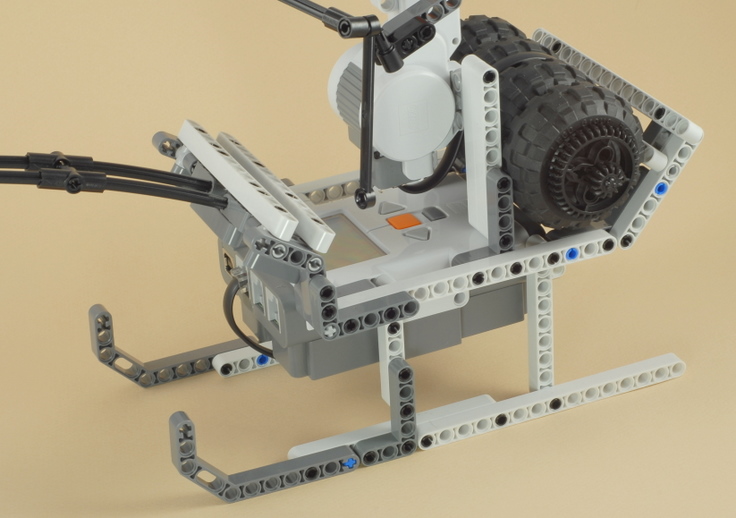

Чтобы спрятать провод, вы можете проложить его от Санты вверх и
через мешок с игрушками (шины), а затем вниз под блоком NXT, как показано
на двух рисунках ниже. Это плотно прилегает, но это получается, если
вы полностью опускаете мешок с игрушками. |
![](santa-i-rudik-nxt/DCP_3869.jpg)
![](santa-i-rudik-nxt/DCP_3867.jpg)
26
Используйте самый короткий провод, чтобы подключить двигатель Рудика к
порту B на NXT. Вы можете направить его по колышку в
опоре, как показано, чтобы он выглядел лучше. |
![](santa-i-rudik-nxt/DCP_3868.jpg)
27

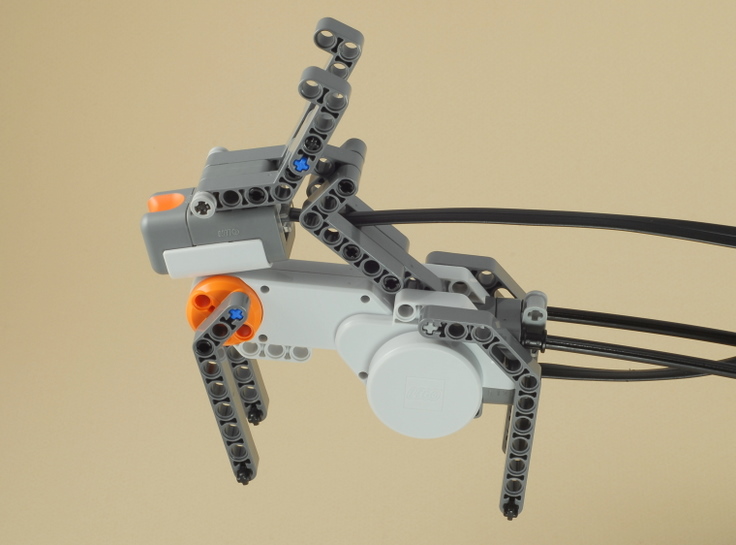

Используя самый длинный провод, подсоедините один конец к
голове Рудольфа (датчик освещенности), пропустив его через шею, как показано ниже. |
![](santa-i-rudik-nxt/DCP_3769.jpg)

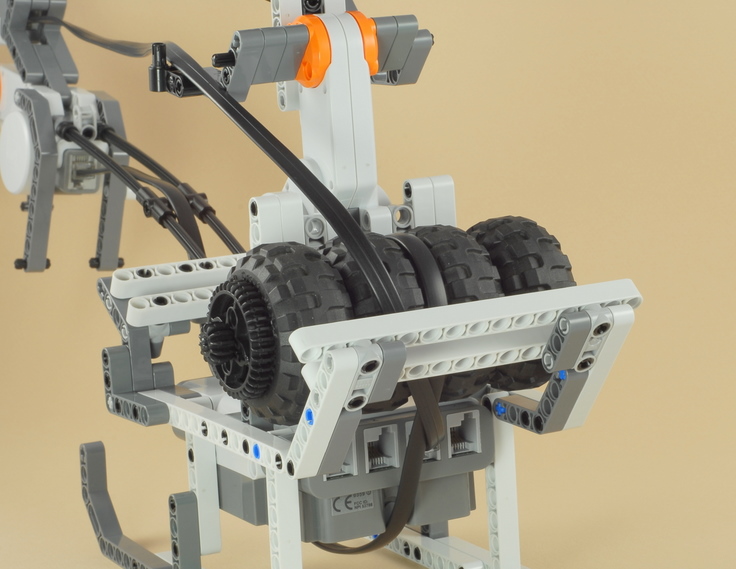

Проведите другой конец провода по левой
руке Санты (с внутренней стороны колышка), затем вниз за мешком с игрушками и
в порт 3 на блоке NXT. |
![](santa-i-rudik-nxt/DCP_3870.jpg)
28

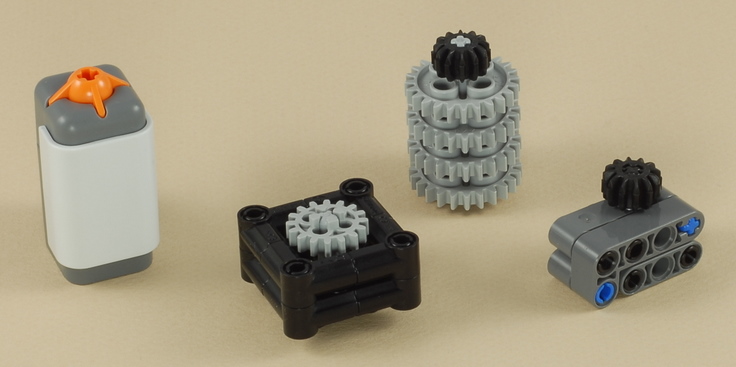

(Необязательно) Разработайте и создайте несколько подарков,
чтобы добавить их в заднюю часть саней. Вот несколько идей: |
![](santa-i-rudik-nxt/DCP_3768.jpg)
![](santa-i-rudik-nxt/DCP_3874.jpg)
Программирование Санты и Рудика
Используйте программу Санта
в данном проекте.
Эта программа использует серию звуковых сигналов для воспроизведения "Колокольчиков" в то же
время, когда она управляет двигателями, чтобы заставить Санту и Рудика двигаться.
Запускаем игру "Санта и Рудик"
-

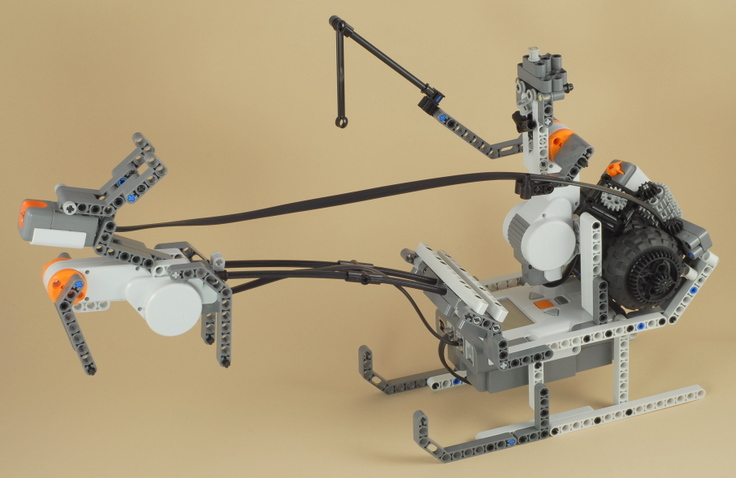

Чтобы убедиться, что Санта правильно натягивает поводья, вы должны запустить его левым предплечьем
параллельно земле, как показано на последнем рисунке выше. Если Вы правильно проложили провод
(голова Рудика к порту 3 блока NXT), то провод должен быть достаточно тугим,
но голова Рудольфа все равно должна быть направлена в основном прямо вперед.
-
Вы можете расположить хлыст так, как хотите
начать, но прямой выход работает хорошо.
Проблемы и задание
-
Программа Санта использует серию звуковых сигналов для воспроизведения звона колокольчиков, с некоторыми
циклами, добавленными для повторяющихся частей. Главный трюк для правильного подбора музыкальных тонов -
это выбор времени. Если вы кое-что знаете о музыке и немного разбираетесь в математике, то вам просто
нужно решить, сколько длится один такт в секундах, тогда вы сможете рассчитать время, необходимое для
каждого тона. Еще одна маленькая хитрость заключается в том, что вам нужно делать небольшую паузу после
каждой ноты, если вы не хотите, чтобы она звучала "невнятно", а повторяющиеся ноты "привязывались".
Подробности смотрите в программе. После того как вы поймете основную технику, попробуйте
запрограммировать какую-нибудь свою собственную музыку, возможно, другую рождественскую песнь для этого
проекта.
-
Попробуйте создать какое-нибудь другое
моторизованное музыкальное украшение. Начните с простого и
добавляйте в него функции по одной за раз. Есть много возможностей, используйте свое
воображение!
Источник: nxtprograms.com
|
