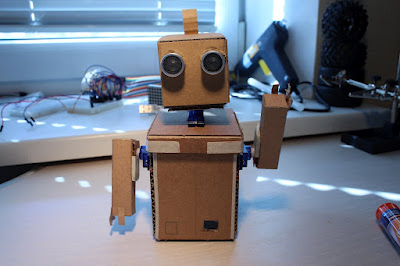

Arduino-робот из картона

07.10.2013, 17:09
Источник: www.pobot.ru

Картонный Arduino-бот, для создания которого понадобятся:
Картон (от коробок из-под техники),
Контроллер Arduino,
Ультразвуковой дальномер HC-SR04,
3 микро-сервомашинки,
Макетная плата под пайку и паяльные принадлежности.

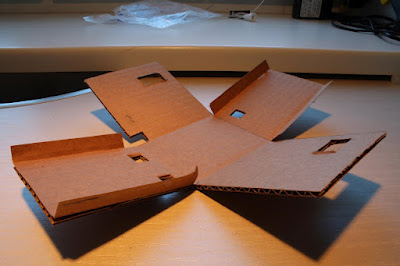

Делаются заготовки картонных коробок (чтобы заставить картон сгибаться по ровным линиям, следует сделать надрезы в местах будущих перегибов):

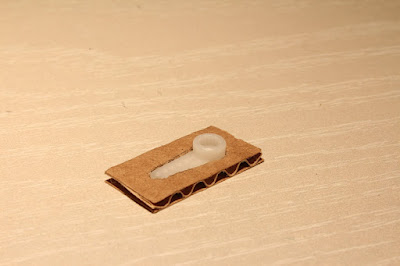

Также необходимо сказать следующее: Крепление качалки сервомашинки, которая врезается в картон и закрепляется бумажным скотчем

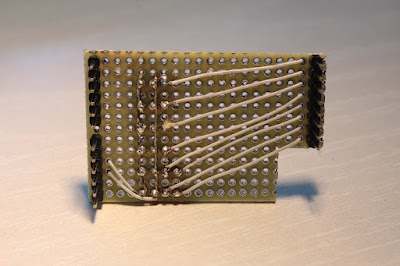

Своеобразный серво-шилд, позволяющий реализовать удобное подключение сервомашинок и датчика, запитывая их от 5В стабилизатора Arduino



Это действительно очень удобное решение для подключения серв и сенсоров, которое очень удобно реализовать на протошилде. Единственное улучшение, которое стоит сделать — это поставить для серв отдельный стабилизатор (как это сделано на моторшилде).





КОД

#include
#include

#define RIGHT_HAND_PIN  2
#define LEFT_HAND_PIN  3
#define HEAD_PIN   4

#define TRIGGER_PIN  7
#define ECHO_PIN   6

Servo rightHand;
Servo leftHand;
Servo head;
Ultrasonic ultrasonic(TRIGGER_PIN, ECHO_PIN);


void setup() {
  Serial.begin(9600);
  rightHand.attach(RIGHT_HAND_PIN);
  leftHand.attach(LEFT_HAND_PIN);
  head.attach(HEAD_PIN);
}


void loop() {
  head.write(90);
  delay(1000);

  float cmMsec;
  long microsec = ultrasonic.timing();
  cmMsec = ultrasonic.convert(microsec, Ultrasonic::CM);

  Serial.print("CM: ");
  Serial.println(cmMsec);

  head.write(135);
  delay(1000);

  head.write(45);
  delay(1000);

  head.write(90);

  leftHand.write(0);
  rightHand.write(0);
  delay(500);
  leftHand.write(180);
  rightHand.write(180);
  delay(500);
}





Как говориться android Вам в помощь! Вооружайтесь телефоном, программируйте робота и вперёд!
