Блок «Восприятие звука и тепла»


Скачать схему лучшего качества. 136 Кб.

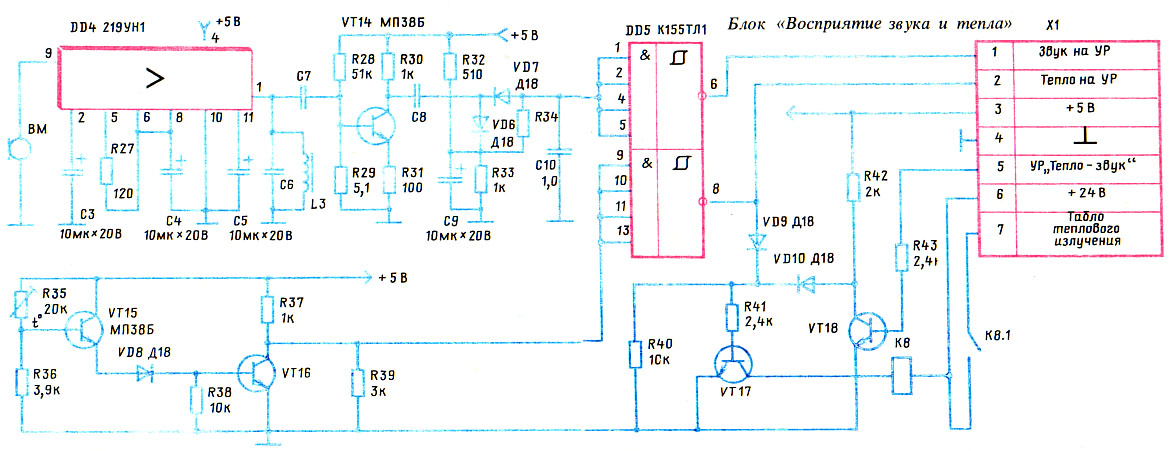

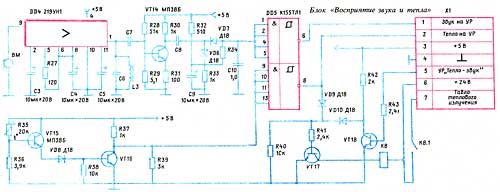

Схема содержит два конструктивно объединенных независимых устройства, одно из которых предназначено для восприятия звукового сигнала, другое - сигнала повышения окружающей температуры.

Устройство формирования звукового сигнала состоит из микрофона, микрофонного усилителя, собранного на микросхеме DD4 219УН1; фильтра C6L3, оконечного каскада усилителя, транзистора VT14, двуполупериодного выпрямителя на диодах VD6 и VD7, триггера Шмитта, в качестве которого использована половина микросхемы DD5 типа К155ТЛ1.

При подаче звукового сигнала (например, свистка) звук попадает в микрофон, слабый электрический сигнал усиливается микрофонным усилителем, собранным на микросхеме DD4. С входа 1 микросхемы DD4 через конденсатор С7 усиленный сигнал поступает на базу транзистора VT14. Параллельно выходу микросхемы DD4 включен фильтр L6L3, который выделяет из звукового сигнала основную частоту. Транзистор VT14 дополнительно усиливает сигнал. С коллектора транзистора VT14 через конденсатор С8 сигнал поступает на диодный выпрямитель. При отсутствии сигнала на делителе, состоящем из резисторов R32 и R33, появляется напряжение высокого уровня (около 3 В), которое через резистор R34 поступает на входы триггера Шмитта. При этом на выходе 6 микросхемы DD5 возникает напряжение низкого уровня. При подаче звукового сигнала на резисторе R34 появляется отрицательное напряжение, которое снижает потенциал на входе триггера Шмитта. При этом на выходе 6 микросхемы DD5 появляется напряжение высокого уровня, которое через контакт 1 разъема XI подается на оба блока выработки условного рефлекса.

Устройство для восприятия окружающей температуры состоит из терморезистора R35, усилителя, собранного на транзисторах VT15 и VT16, триггера Шмитта, в качестве которого используется вторая половина микросхемы DD5 и исполнительного устройства, собранного на транзисторе VT17. Кроме того, в схеме имеются фазоинвертор, собранный на транзисторе VT18 и предназначенный для восприятия сигнала с блока условного рефлекса.

Устройство работает следующим образом. В исходном состоянии (при комнатной температуре) сопротивление резистора R35 велико. При этом токи, протекающие в коллекторных цепях транзистора VT15 и VT16, малы.

На входе триггера Шмитта имеется напряжение высокого уровня, а на выходе 8 микросхемы DD5-низкого. При этом транзистор VT17 закрыт, а контакты реле К8.1 разомкнуты. При повышении окружающей температуры увеличивается ток через транзисторы VT15 и VT16. При достижении определенной температуры, зависящей от параметров схемы и порога срабатывания триггера Шмитта, на выходе 8 микросхемы DD5 появляется напряжение высокого уровня, которое через контакт 2 разъема XI поступает в блок выработки условного рефлекса. Одновременно открывается транзистор VT17, срабатывает реле К8 и своими контактами включает табло, сигнализирующее о повышении температуры. Табло также загорается от сигнала высокого уровня, поступающего с блока условного рефлекса «Тепло-звук» через контакт 5 разъема XI, при этом транзистор VT18 закрывается, а транзистор VT17 открывается.

по книге "Занимательная кибернетика", автор А.Б. Гордин
