Механическая рука робота


15.09.2010, 10:41
Источник: Myrobot.ru

Один из студентов Norwegian University of Science and Technology (NTNU) предложил гениально идею как сделать механическую руку робота из подручных материалов с минимальным вложением средств. В данной статье Вы ознакомитесь как всё это сделать.

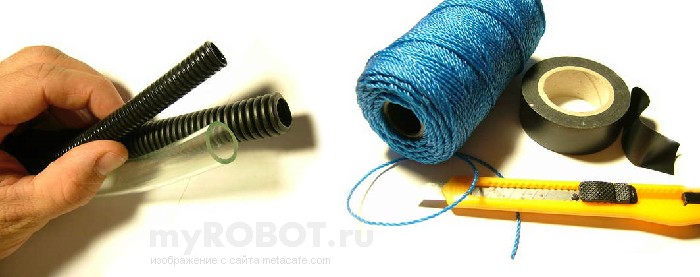

Для создания руки робота используется кусок гофрированной пластиковой трубки, коробка от компакт-диска, бечевка, клей и изолента. Сам манипулятор получается достаточно прочным для того, чтобы удерживать, например, бутылку или сотовый телефон.


трубки для механической руки

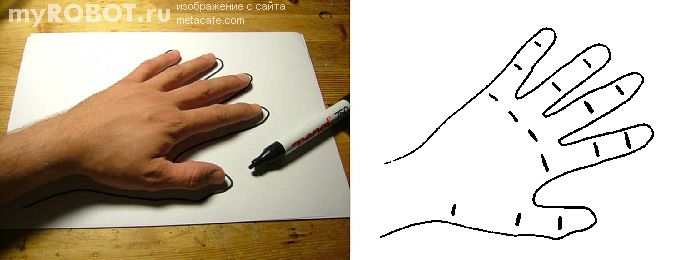

Сначала, сделайте шаблон механической руки робота на листе бумаги, используя вашу собственную руку. Разметьте шарниры для каждого "пальца".


создаём макет руки

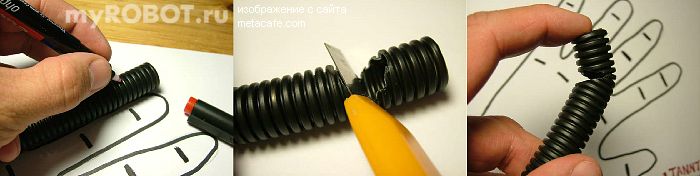

Из пластиковой трубки, которую электромонтеры используют для прокладки проводов, сделайте "пальцы". Трубка легко режется обычным канцелярским ножом. Отрезайте трубку на длину равную расстоянию от конца вашего пальца до запястья. Сделайте это для всех "пальцев" роборуки. На получившихся трубках, следует разметить маркером шарниры и затем сделать V-образные вырезы для каждого сгиба.


нарезаем трубки

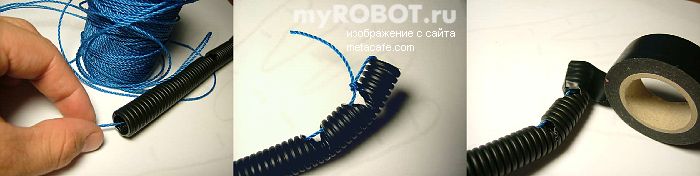

Вставьте и закрепите нейлоновую бечевку в каждый палец-трубку. Оставьте достаточно длинные концы (вы всегда сможете их обрезать позже).


вставялем верёвку и закрепляем изолентой

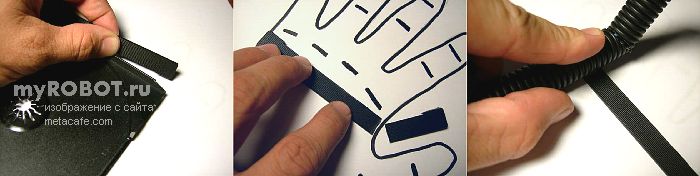

Используйте старую CD-коробку, чтобы получить кусочек пластмассы. С помощью вырезанного кусочка пластмассы соедините "пальцы": приклейте "пальцы" чуть ниже шарниров-костяшек.


соединяем пальцы руки


Убедитесь, что вы расположили "пальцы" в правильном порядке.


рука робота уже почти готова

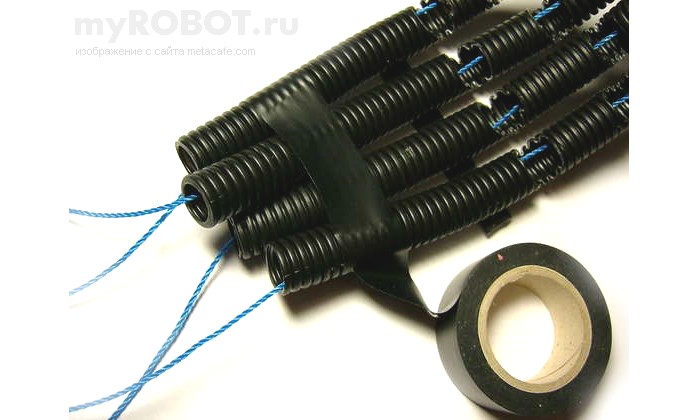

Теперь можно удалить изоленту, фиксирующую бечевку, и сделать несколько витков изолентой, чтобы покрепче соединить "пальцы".


закрепляем изолентой


Большой "палец" приклейте так, как показано на фотографии, и для прочности зафиксируйте изолентой.


крепление большого пальца

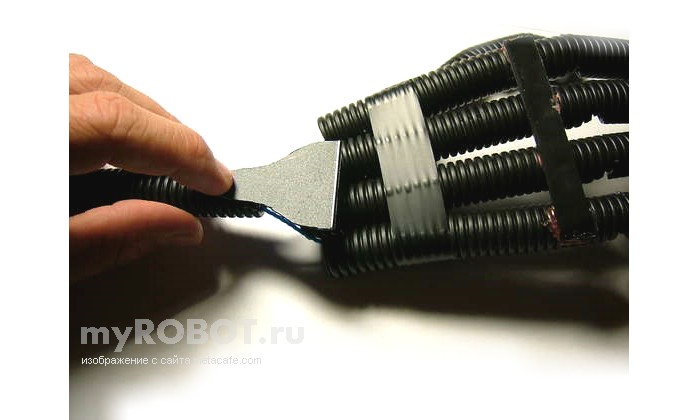

Воспользовавшись остатками вашей CD-коробки, сделайте запястье.


запястье механической руки


Кисть получившейся руки робота лучше укрепить, вставив ее в более жесткую трубку.


кисть руки


К "ладони" и концам "пальцев" можно приклеить поролон.

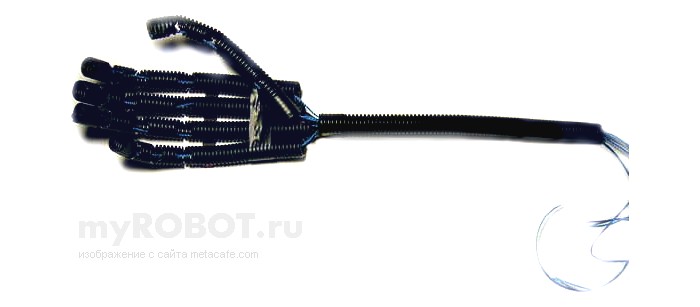

Механическая рука робота


Рука робота может использоваться в самых различных проектах аниматроники. Для управления рукой можно использовать сервомоторы, соединив концы бечевки с "качалкой", закрепленной на их оси. Достаточно двух сервоприводов, чтобы рука робота "ожила". Один серводвигатель при этом соединяют с большим "пальцем", а другой - с остальными. Чтобы рука выглядела в аниматронных проектах более эффектно, на нее можно надеть мягкую тонкую перчатку.
