Лазерно-утюжный метод травления плат

30.01.2010, 20:45
Автор: Полищук Олег (OLLLEG@voliacable.com), http://homorobot.narod.ru/

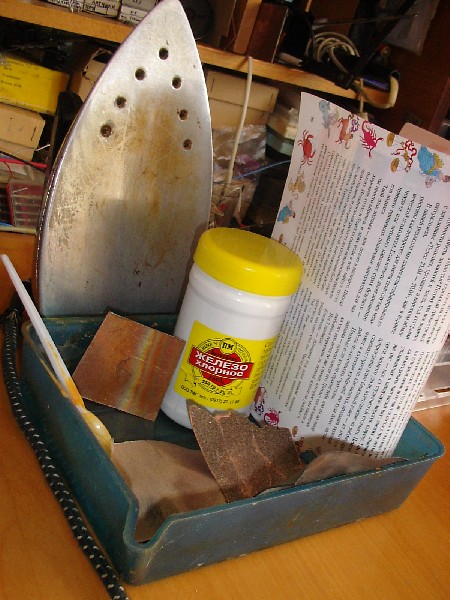

Сейчас я вам расскажу все прелести травления плат лазерно-утюжным методом, но перед тем, как читать дальше  Рисунка 1 , вы должны удостоверится, что у вас есть:

1. Лазерный принтер;

2. Хлорное железо;

3. Текстолит (плата, которую будем травить);

4. Наждачка;

5. Ненужный глянцевый журнал, который не жалко разорвать на отдельные листки;

6. Утюг;

7. Пластиковая одноразовая ложка;

1. Программа Sprint Layout;

2. Спирт или смывка для лака;

3. Пластмассовая ванночка для травления.

Рис.1

Если у вас всё это есть, то можете смело читать дальше. Если вы травите платы лазерно-утюжным методом, то без лазерного принтера вам не обойтись, потому что в этом принтере находится тонер, который при нагревании плавится и прилипает к текстолиту. Поетому другие принтеры в этом деле не подойдут.

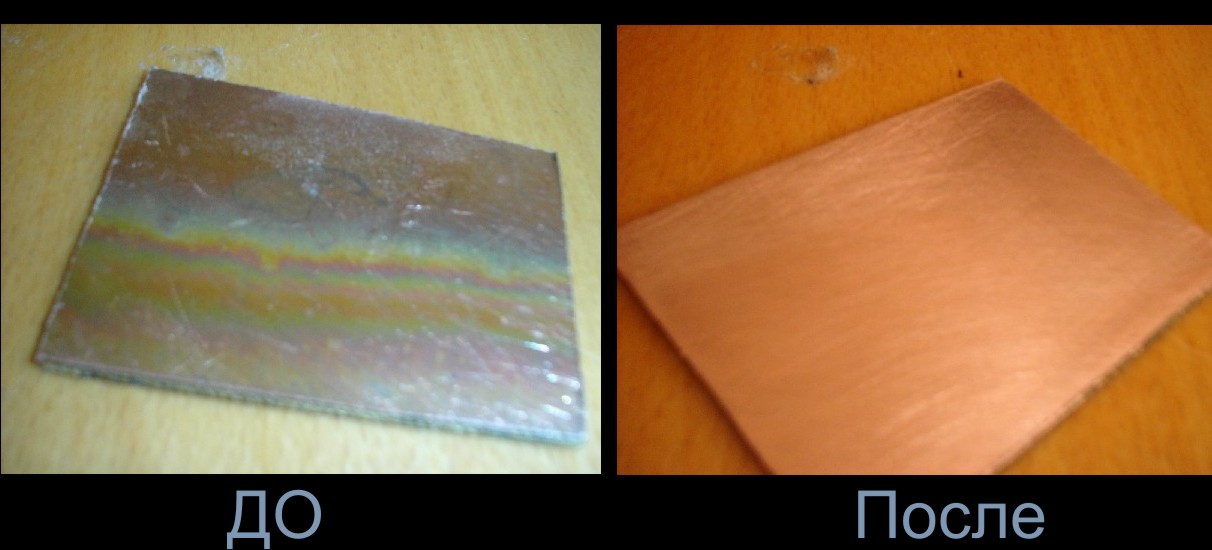

Для начала нужно подготовить текстолит к травлению (Рис. 2). Подготовьте три вида наждачной бумаги(её можно купить в любом строительном магазине): 0.5 мм., 0.2 мм., 0.05 мм.(или кусок кожи). Текстолит нужно отполировать до такой степени, чтобы его поверхность была идеально ровной, иначе на том участке, где будет небольшая ямочка, тонер не прилипнет. Полировать нужно "по спаданию", то есть сначала пошлифовать 0.5 миллиметровкой, потом 0.2 мм., а потом кожей или 0.05мм.. После полировки текстолит нужно продезинфицировать спиртом или смывкой для лака, после чего его нельзя трогать пальцами, иначе тонер там не прилипнет.

Рис. 2

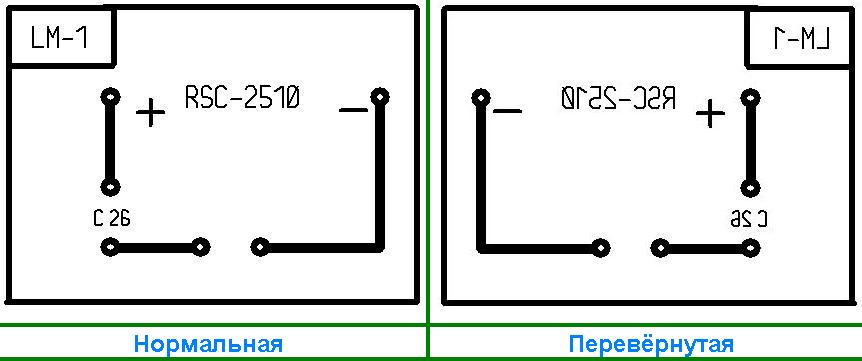

Следующим шагом будет запустить на компьютере программу Sprint Layout и нарисовать там схему вашей платы. Я буду травить схему, изображённую на Рис. 3. Рисунок следует инвертировать по горизонтали чтобы он правильно перебился на текстолит.

Рис. 3

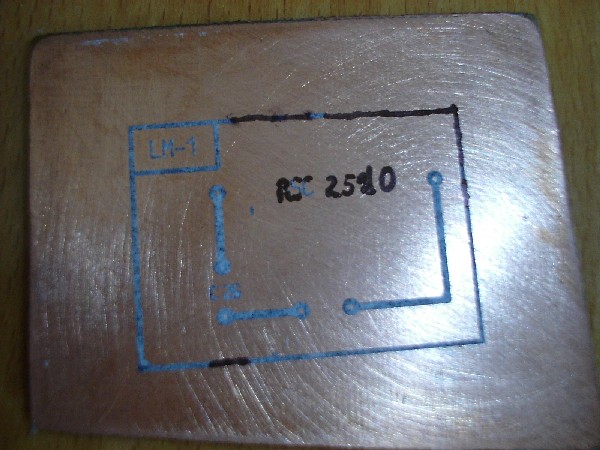

Дальше печатаем схему на вырванном из глянцевого журнала листке бумаги. Распечатанную схему отложим в сторону и приложим на неё ещё один лист бумаги, чтобы на тонер не попадала пыль. В таком виде распечатка может хранится очень долго. Дальше распечатанный лист нужно размочить в воде, после чего включаем утюг и кладём текстолит на деревянную доску, на него ложим распечатанную и размоченную схему тонером вниз, и на всё это ложим ещё один текстолит и чистый лист бумаги. Когда утюг разогрелся, мы просто ложим утюг на этот В«бутербродВ» и придавливаем его на пять минут, после этого бросаем плату под струю горячей воды, предварительно включенной в ванной. Нужно держать текстолит под водой, пока бумага между дорожками не вспучится. Далее надо аккуратно снять бумагу, не повредив тонер, что делается посредством скатывания бумаги с платы. Смотрим плату после высыхания - если есть ненужные просветы, закрашиваем перманентным маркером. Если слились дорожки, то расцарапываем иголкой. На рисунке 4 показан уже готовый к травлению текстолит.

Рис. 4

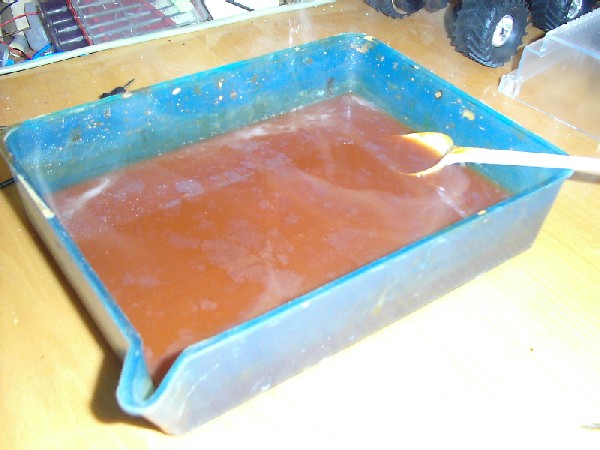

Теперь приступаем, собственно, к травлению. Берём пластмассовую ванночку, заливаем туда кипящую воду и ложим текстолит. Под текстолит нужно положить какую-то подставочку типа болтика, чтобы плата протравилась и снизу. Пока вода не остыла, насыпаем  в воду прямо на текстолит столовую ложку хлорного железа. ВНИМАНИЕ: хлорное железо надо засыпать медленно и маленькими порциями, потому что хлорное железо при контакте з водой сильно разбрызкивается и может испортить одежду или сделать ожог кипятком. Потом всё это перемешиваем и получаем то, что вы видите на рисунке 5. Теперь нужно подождать 12 часов, пока плата не протравится.

Рис. 5

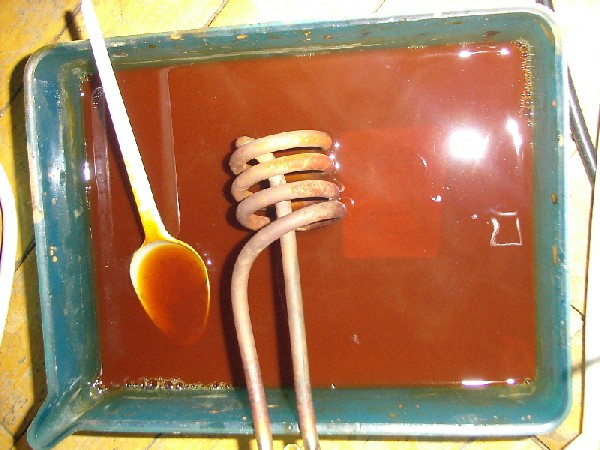

Чтобы сделать процесс травления быстрее, нужно время от времени перемешивать раствор и нагревать его спиральным кипятильником (Рис. 6). НЕ СЛЕДУЕТ вдыхать газы, которые выпаровываются из ванночки - это опасно для здоровья, лучше всего выставить ванночку на балкон.

Рис. 6

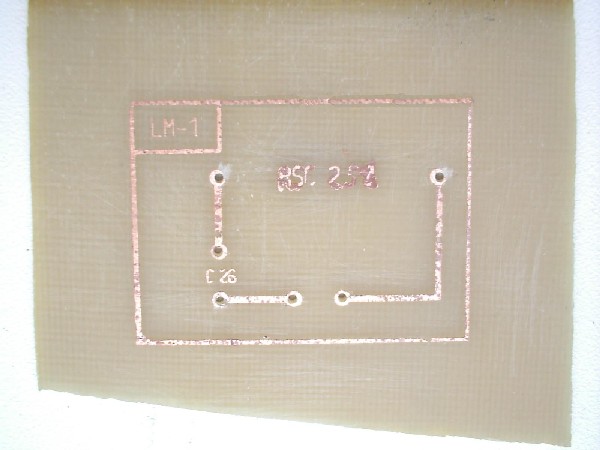

После травления получается плата, изображенная на рисунке 7.

Рис. 7

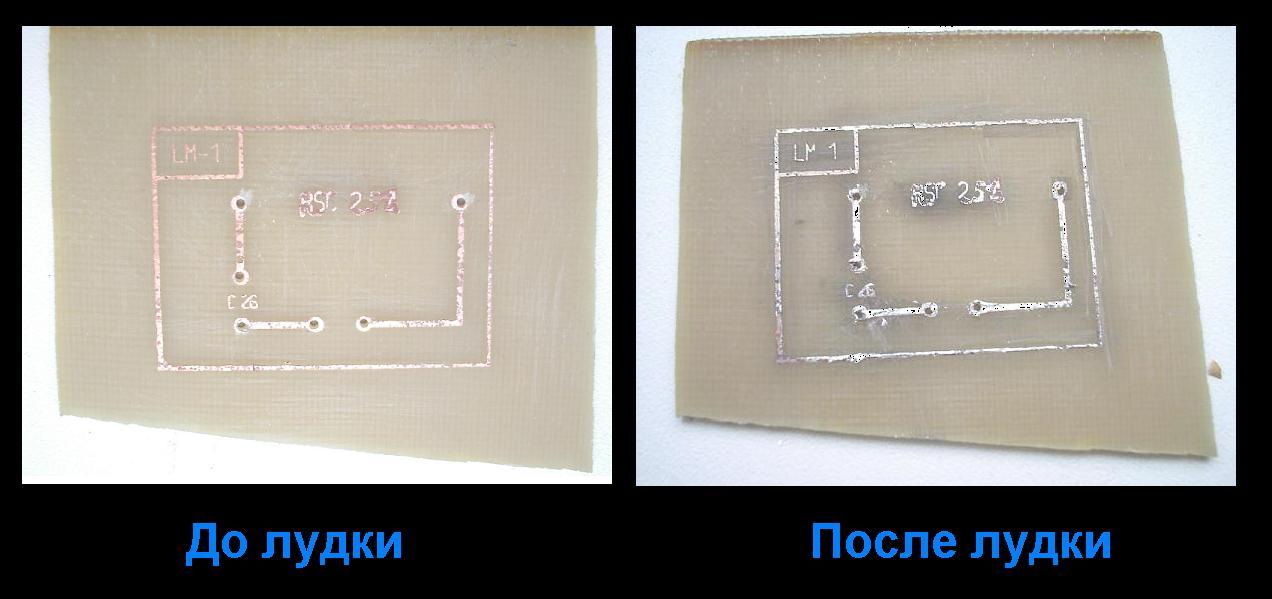

Но это ещё не всё. Протравленную плату следует залудить. Я советую это делать так, как описано дальше. Сначала нужно сделать канифольный раствор: надо взять маленькую баночку из-под какого-то лекарства и залить туда немножко спирта, потом надо досыпать туда как можно больше канифоли(раздроблённой в порошок) - чем больше насыпете, тем лучшая смесь получится. Дальше надо всё это взболтать и подождать, пока канифоль растворится в спирте. Когда смесь готова, мокаем в неё ваткой и промазываем дорожки на плате. После этого включаем паяльник, берём в руки припой, и начинаем припаивать припой к дорожкам платы припой должен ложиться на плату красивым тонким слоем. После того, как плата залужена, должно получится то, что изображено на рисунке 8.

Рис. 8

Вот и всё! После внимательного прочтения этой статьи вы научились свободно орудовать лазерно-утюжным методом и можете с лёгкостью травить собственные платы.

Удачи в новых свершениях!
