Робот Roboduino

10.02.2014, 12:51
Источник: www.pobot.ru

В любом проекте всегда можно что-то улучшить, даже в Arduino. Модификация Roboduino ориентирована на работу в составе роботов — в понятии авторов это значит, что потребуется подключать много серво-приводов т.е. по 3 на ногу:

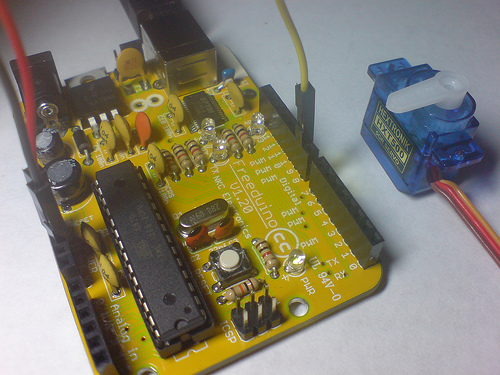

Подключается все просто, один серво:

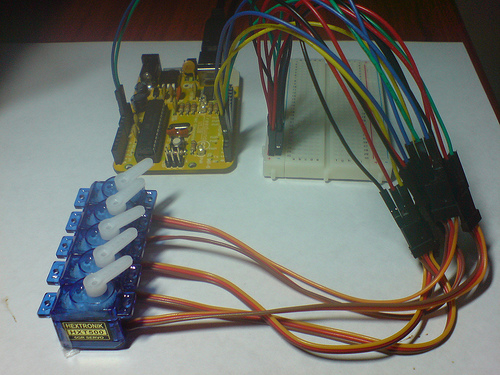

Пять серво:

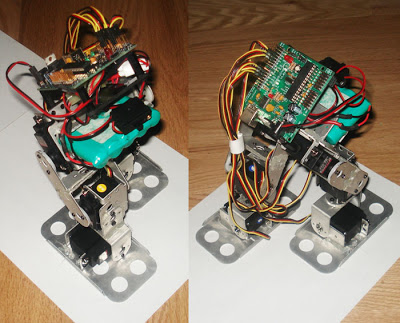

А вот и ножки:






Точно так же можно цеплять и требующие питания датчики — потребуется одна колодка, где есть Vcc, GND и сигнальный провод.

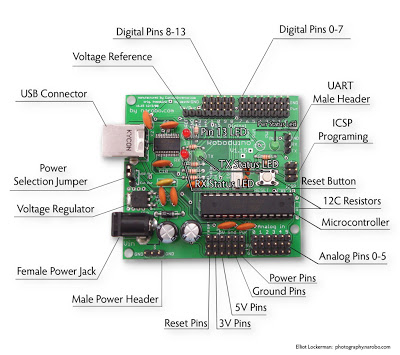

Из отличительных особенностей:

* дополнительная трехпиновая вилка питания (в дополнении к питанию от USB и 2,1мм штекеру);
* дополнительная вилка UART (дубль пинов Rx,Tx и GND);
* джампер выбора питания

При всем удобстве, есть некоторые вопросы со стабильностью: насколько хорошо будет себя чувствовать Arduino, когда прямо к его цепи питания подключены четыре серво? Видимо, нормально, но питание от общего источника хорошо до определенного тока потребления.

Веб-страница проекта:
http://www.curiousinventor.com/kits/roboduino
Форум проекта: http://www.curiousinventor.com/forums/11
